Климатический клапан для пластиковых окон

Назначение климатического клапана для пластиковых окон

Сегодня мы расскажем о том, что такое климатический клапан для пластиковых окон, зачем он нужен и как устанавливается. В недрах интернета полным-полно противоречивой информации. С одной стороны Малышева нас модулирует недостатком влаги в помещении, от чего падает иммунитет, с другой стороны продавцы климатических клапанов утверждают, что содержание паров воды, напротив, выше положенного. Где здесь правда? Мы полагаем, что каждый гнет в свою сторону. Причем у дилеров есть все основания недоговаривать, что они активно и делают. Ну, а Е. Малышева, понятное дело, заботится о нашем здоровье и всеобщем благосостоянии.

Проблема пластиковых окон: в чем она заключается

Где-то в интернете было написано, что все наши дома предназначены для работы с вентиляцией естественного побуждения. Это значит, что двери и окна должны иметь щели. Сие не является недостатком строителей или кривизной их рук, просто так положено. В результате мы привыкли зимой окна заклеивать, а из щелей убирать пыль. Пластиковые профили решают эту проблему, но одновременно создают новую.

В квартире обнаруживается после установки недостаток свежего воздуха. А это:

Избыток углекислого газа, который в малых количествах является сосудорасширяющим средством, но при больших – ядом.
Недостаток отрицательных ионов, напрямую влияющих на состояние человека и способность крови к регенерации в легких.
Неправильный режим влажности. При пониженном значении этого параметра иммунитет резко падает, а слизистая становится настоящим инкубатором для вредоносных бактерий. При возрастании относительной влажности всюду начинают разрастаться грибки (плесень), споры которых постоянно витают в воздухе и ждут удобного случая, чтобы проявить себя. По одной из версий жизнь во Вселенной переносится именно спорами. Они есть начало и конец развития всего.

Итак, мы видим, что вентиляция нужна. В связи с чем стандарт 30674 так прямо и говорит, что в окнах рекомендуется применять специальные системы вентиляции и профильных отверстий для эксплуатации окна. Если быть точнее, то многие видели при распахнутой створке в нижней части рамы продолговатые щели. Они для стока влаги и выходят, минуя каналы, прямо на улицу. В створке, если посмотреть снизу, имеются похожие, ведущие прямо к спейсеру и передвижным фальцам стеклопакета. Это не только помогает удалить влагу, но и блокирует эффект присоски, который иначе возник бы, поскольку все уплотнители внутри резиновые.

Таким образом, внутри рамы циркулирует вовсю воздух. Что нам и показывает А. Земсков в своих разговорах про профили (и тему наноциркуляции потока внутри). Упоминается в стандарте и про приток свежего воздуха. Для этого рекомендуется организовать с внутренней стороны импоста (наплыва) систему регулируемых сдвижных щелей. По торцам камеры ставятся шумопоглотители для блокировки проникновения внутрь посторонних звуков. Что нам здесь сразу же не нравится? Пыль! Вы когда-нибудь жили в сухом климате, на юге, в степях? Там ветры за одну ночь могут намести на подоконник коричневый слой, если оставить фрамугу приоткрытой.

Что теперь получается согласно ГОСТ 30674, если все сделать, как там написано? Слой пыли… на потолке. Потому что щели должны располагаться так, чтобы сквозняк дул прямо на пенополиуретановую плитку или побелку. В этом случае свежий воздух сразу подхватывается потоком, исходящим от батареи, и происходит боле менее равномерное перемешивание. Это избавляет от проблем с холодными ногами, проблем от любви к спанью на полу и проблем от застоя теплых масс под потолком. А вот пыль как раз будет отлично разлетаться по комнате, осаждаясь на цветах, мебели и, конечно же, легких. Последнее явно нельзя назвать большим преимуществом, если вспомнить, что такое силикоз, и от чего он развивается.

Вот почему в финских деревянных окнах с двойной рамой и окантовкой наружной части алюминием в своем составе содержат не только регулируемые климатические клапаны, но и фильтры для отсеивания посторонних частиц. Разумеется, эти аксессуары иногда приходится мыть.

Какие имеются варианты климатических клапанов для пластиковых окон

Начнем с того, что некоторые пластиковые окна уже продаются с климатическими клапанами. Некоторые поставщики прямо говорят, что от наличия или отсутствия этой детали цена почти не меняется. Почему же тогда не ставят? Работы много, а денежный эффект минимальный. Но многие провинциальные установщики не ставят климатические клапаны по более тривиальной причине: ничего об их существовании не знают.

По этой причине, как пишут теперь уже дилеры дополнительных аксессуаров возникают следующие проблемы:

Постоянно держать открытой форточку не будешь. А эффект кратковременного зимнего проветривания не позволяет в полной мере восстановить воздух помещения.
Безусловно, при открывании форточки сразу в квартиру несутся все звуки. А мы еще добавим, что и пыль делает то же самое.
Фурнитура безусловно от более частого использования стремительно изнашивается, а срок ее службы и так обычно вдвое меньше самого профиля.

В результате предлагается два варианта того, как климатический клапан для пластиковых окон может быть встроен в уже существующую конструкцию. Ну, и третьей альтернативой можно считать покупку уже оборудованного профиля. Итак, начнем от сложного к простому:

Мы видим, что климатический клапан для пластиковых окон не только по-разному монтируется, но и обладает рядом опций. Приведем наиболее важные из них еще раз:

Наличие возможности автоматической регулировки параметров. Это могут быть температура или влажность.
Возможность регулировать скорость поступления потока уличного воздуха.
Наличие фильтров от пыли и гасителей шума. Особенно важно для жителей степных районов и мегаполисов.

Читать еще: Сколько времени занимает установка пластиковых окон

Гаситель шума работает на том принципе, что внутренние каналы профиля представляют собой простейшие волноводы. И звук можно сильно ослабить, если вибрации будут затухать на поверхности специальных вставок. Понятно, что сея опция не так важна где-нибудь в лесу, но тем, кто живет на главной улице города, нужно обязательно задуматься, чтобы жаркой летней ночью не остаться без притока свежего кислорода. Фактор пыли не менее важен, но ведущую роль будет играть в условиях сильных ветров и голой почвы. Тот, кто не был в степях, едва ли поймет, о чем идет речь. Нужно видеть этот коричневые слой пыли, образующийся буквально за ночь на подоконнике, откосах и даже полах. Понятно, что климатический клапан для пластиковых окон в этом случае должен как-то препятствовать прохождению грязи внутрь не только помещения, но желательно и самого профиля.

Какой способ мы бы рекомендовали для того, чтобы обзавестись рассматриваемым классом устройств? Мы полагаем, что тот случай, когда дилер уже потрудился встроить климатический клапан притока свежего воздуха, будет наилучшим. Финские деревянные окна, к примеру, смотрятся замечательно и обладают отличной функциональностью. А именно за возможности, а не – как говорит А. Земсков – то, что профиль пластиковый, мы и покупаем ту или иную модель. Если же встраивать климатический клапан самостоятельно, то нужно смотреть на особенности, указанные выше, принять во внимание метод монтажа. К примеру, если не понравится накладной вариант установки, то аксессуар всегда можно снять.

Стоит ли вообще ставить климатические клапаны на пластиковые окна

Мы полагаем, что плюсов установки климатических клапанов на пластиковые окна по крайней мере два:

В зимний период нет надобности заботиться о проветривании. В то же время струю сквозняка можно сделать столь тонкой, что помещение не будет выхолаживаться.

Климатический клапан обеспечивает приемлемую защиту от несанкционированного проникновения в квартиру через окно даже в период отсутствия хозяев.

Приточные клапаны

Козырек вентиляционного клапана Air-Box Comfort

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 150 .56

Клапан вентиляционный Air-Box Comfort, белый

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 540 .13

Клапан приточный EHA2, 5-35 м3/ч, белый, EAR201

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 4 865 .93

Проветриватель настенный AEROPAC SN

Артикул: AEROPAC SN

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 23 562 .38

Приточное устройство EMM2, гигрорегулируемый расход воздуха 5-35 м3/ч, для оконных конструкций, переключатель режимов работы, белый

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 3 838 .98

Козырек акустический A-EMM с решеткой от насекомых, белый, AEA833

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 931 .27

Вентиляционный клапан Air-Box Comfort S

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 466 .76

Cистема оконная приточная Air-Box ECO с фильтром класса G3

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 1 027 .51

Клапан приточный BHY4000, 8-43 м3/ч, белый RAL9016

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 2 813 .86

Клапан климатический Air-Box

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 348 .13

Комплект: приточное гигрорегулируемое устройство EMM2, козырек ASAM, 5-35 м3/ч, EHM1282 RU, белый RAL9003

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 5 171 .18

Клапан климатический Air-Box

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 373 .54

Клапан климатический Air-Box

Норма отпуска: 1 ком.

Стоимость за 1 ком. : 351 .94

Клапан вентиляционный Air-Box Comfort, коричневый

Оконные клапаны: Мифы и домыслы вокруг вентиляции

Что такое оконный приточный клапан и действительно ли без него «не дышится» в квартире

Европейский потребитель довольно быстро понял, что краткосрочное распахивание окна не дает желаемого притока свежего воздуха. В ответ на рынок стали поступать различные модели клапанов для установки на окно, которые сейчас миллионами производят десятки европейских стран. Такие клапаны вентиляции на пластиковые окна позволяют обеспечить приток свежего воздуха даже при плотно закрытых створках.

В России клапаны для пластиковых окон (марки «Зигения», «Ренсон», «Аэрэко») появились в конце 90-х, едва ли не одновременно со стеклопакетами. Но если в Европе установку герметичных окон без клапанов уже никто даже не обсуждает — одно без другого как бы невозможно, —то в России до сих пор редкий покупатель понимает принцип работы, назначение и необходимость оконного вентиляционного клапана.

Миф 1: Клапаны — выдумка западных фирм для получения дополнительной прибыли
Во-первых, вентиляционный оконный клапан изобрели еще в позапрошлом веке. В той же википедии легко найти схему приточной вентиляции системы И. Флавицкого, датируемой 1874 годом: там уже оконные приточные клапаны и их установка обязательны, а воздух рекомендовано подавать как можно ближе к потолку — чтобы не вызвать сквозняк.

Во-вторых, советских строителей бесплатных квартир в 60-е годы прошлого века трудно заподозрить в желании «получить дополнительную прибыль». Тем не менее, даже при наличии щелей в окнах, в квартирах делалась установка дополнительных устройств для поступления свежего воздуха.

СМОТРИТЕ ТАКЖЕ…
Схемы и дополнительную техническую информацию в статье

Читать еще: Реставрация пластиковых окон

Наконец, идеологом систем приточной оконной вентиляции в Европе является «Институт оконной техники» в г. Розенхайм (Германия), представивший в 2009 году рекомендации по клапанам для пластиковых окон и не только. Да, среди составителей — ведущие европейские производители оконных профилей, фурнитуры и вентиляционного оборудования. Однако это не умаляет значения созданных нормативов.

Миф №2: Вентиляционые клапаны не нужны — со всеми задачами проветривания справятся «гребенка» на створке и режим «щелевого проветривания»
Одно другое не отменяет. Клапан вентиляционный для пластиковых окон — это возможная альтернатива щелевому проветриванию. Вы получаете свежий воздух даже тогда, когда нет возможности открыть окно: прямо под ним стоит кровать (нельзя открыть окно зимой) или же под окном шумно. Не забываем также про фактор безопасности при проветривании (проникновение воров и выпадение детей из окон).

На фото: Где устанавливаются оконные клапаны приточной вентиляции
1 – в монтажном шве в верхней части окна,
2 – в профиле коробки (рамы),
3 – в профиле горизонтального импоста,
4 – в профиле оконной створки,
5 – в притворе рама (импост)-створка,
6 – с щели между стеклопакетом и оконным профилем.
7 и 8 на схеме — это уже не оконные клапаны, а стеновые.

Правило простое: холодный воздух должен поступать в помещение как можно ближе к потолку, чтобы успеть затормозить и прогреться до контакта с людьми в помещении. Если поступление холодного воздуха планируется под подоконником, необходимо использовать тепло от прибора отопления (9) для его подогрева.

На фото: оконный вентиляционный клапан ЕНА2 фирмы «Аэрэко»

Как выбрать оконный клапан
Чтобы разобраться в обилии оконных клапанов на рынке и понять, почему они все такие разные, важно отталкиваться от места их установки на окне (местонахождения воздушного канала).

1. В щель между створкой и коробкой
В пластиковых окнах в закрытом положении между торцом створки и торцом коробки всегда есть щель около 12 мм — некоторые производители оконных клапанов используют именно ее — чтобы при их установке не трогать внутренний металлический усилительный профиль, а обойтись только фрезеровкой щелей в наплавах створки и коробки.

На фото: оконный клапан приточной вентиляции Аэромат-80 от Siegenia-Aubi 1000

2. На оконную створку
Оконный клапан приточной вентиляции может представлять из себя коробку с заслонкой и звукопоглощающим материалом внутри, устанавливаемую между торцом стеклопакета и оконным профилем. На рынке таких конструкций довольно много, как импортного, так и российского производства. В качестве примера — клапан для окон «Аэромат-80» фирмы Siegenia-Aubi.

Установка клапана на пластиковое окно требует учесть следующее:

как вы будете чистить внутренность клапана от накапливающейся со временем пыли (своими силами или вызывать мастеров;
достанете ли вы до ручки открывания или вам потребуется дистанционное управление (шнурок или штанга);
такие клапаны занимают часть светового проема, поэтому освещенность в помещении снизится.

На фото: здесь и далее — схемы «Института оконной техники» в г. Розенхайм (Германия)

3. В притвор окна
Встречаются оконные клапаны, устанавливаемые в притвор рамы-створки ПВХ окон — их можно установить и на воздушном канале в самом профиле из ПВХ или «теплого алюминия» (с использованием специальных изолированных тубусов для прохода воздуха), а также в деревянных «евроокнах».

4. Поверх окна в монтажный шов
Есть оконные клапаны, установка которых происходит на верх окна, в запененный монтажный шов. С одной стороны, такие клапаны не затрагивают оконную конструкцию, с другой — поставить их можно только одновременно с окном в момент его установки. Если окно уже стоит, для установки клапана для окна такого вида само окно придется демонтировать.

Пример подобных моделей — немецкий оконный клапан приточной вентиляции «Климабокс», который долго продвигала фирма КБЕ. Во многом из-за него появились мифы о недостаточной пропускной способности клапанов вообще (около 5 куб.м воздуха в час) и их тотальном промерзании зимой. Действительно, в этой конструкции были просчеты, и она ушла с российского рынка из-за рекламаций по промерзанию.

Миф о малой производительности оконных клапанов, якобы не позволяющей организовать нормативный воздухообмен (обойтись без традиционного проветривания), базируется на характеристиках конкретно этого клапана. Но всегда можно установить не один, а 2-3 оконных клапана с производительностью по 30-40 куб.м/час или найти на рынке клапаны с производительностью на уровне 100 куб.м/час. То есть обеспечить воздухообмен в помещении любой (!) площади.

Миф №3: Из оконных клапанов дует
На самом деле, поступление струи холодного воздуха внутрь помещения еще не означает, что около окна будет некомфортно. Ощущение возникнет, если зимой просто приоткрыть створку, и холодный воздух будет втекать с уровня подоконника. Если же воздух из высоко расположенного оконного клапана направляется в подпотолочное пространство, он достаточно быстро тормозится (на пролете около 1 метра) и нагревается за счет перемешивания с теплым воздухом под потолком.

На рисунке показаны результаты натурных испытаний клапана для окна ЕММ фирмы «Аэреко» зимой в Сибири. Изотерма +20 градусов находится высоко над уровнем пола, а зона пониженной температуры наблюдается только вблизи от клапана.

Миф №4: Холодный, более тяжелый воздух сразу сваливается из клапана вниз
В действительности он сваливается вниз при поступлении на малой скорости через «дыру» большой площади (из приоткрытой створки). Из клапана струя воздуха со скоростью 2-3 м/сек по инерции втекает в подпотолочное пространство, не успевая никуда свалиться — это видно на рисунке.

Миф 5. Оконные клапаны — не для России, зимой они промерзают
Звучит угрожающе, но на самом деле не все так печально. Оконные клапаны достаточно широко используются в той же Финляндии с достаточно сильными морозами зимой. В Москве такие морозы редкость: средняя температура воздуха у нас на уровне -10 градусов Цельсия.

Читать еще: Сколько стоит отрегулировать окно пластиковое

В плане промерзания (появления на корпусе клапана инея или наледи) климат страны-производителя клапанов не имеет никакого значения. Это больше аэродинамическая проблема — появление застойных зон около корпуса клапана, а не теплотехническая. Появится ли зимой на клапане иней или нет, процентов на 10 зависит от конструкции клапанов и на 90% — от ситуации в помещении. Действительно, в начале 90-х годов несколько моделей немецких клапанов не прошли испытания российскими морозами из-за конструктивных просчетов. Но большинство отлично функционируют зимой при соблюдении простых условий эксплуатации.

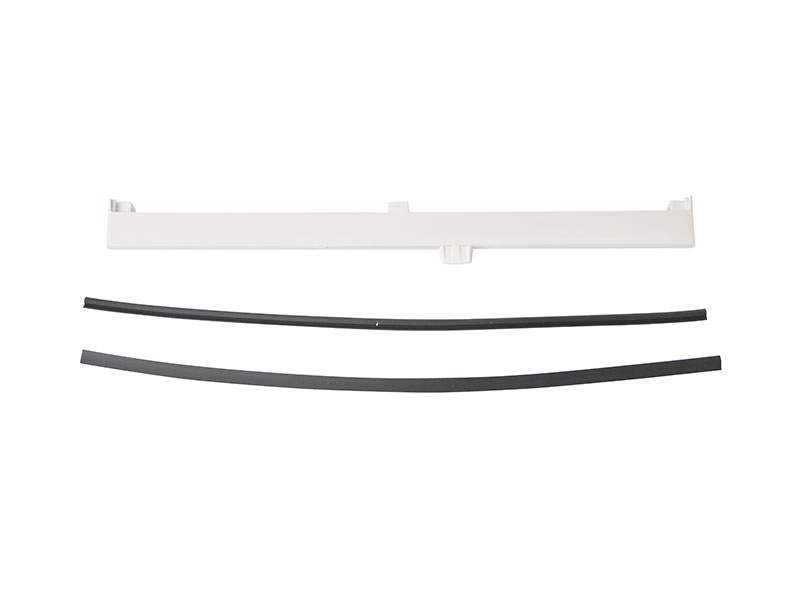

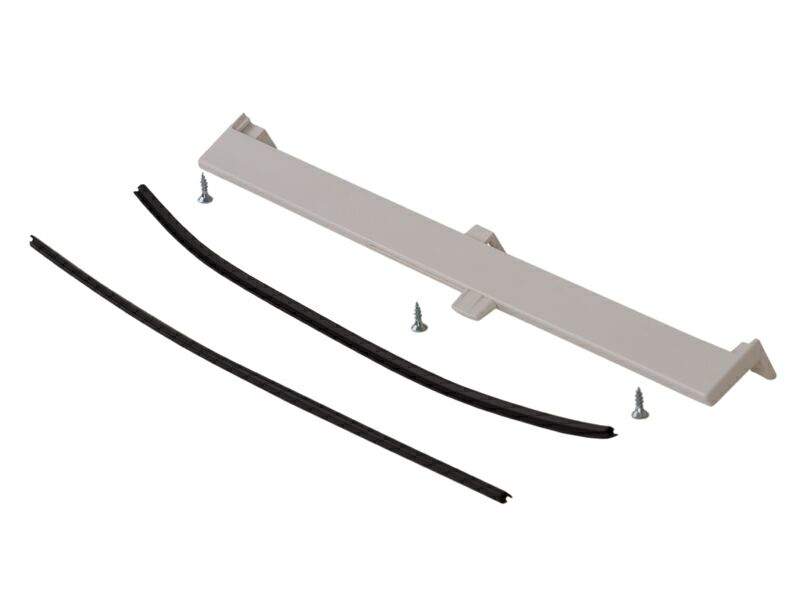

Клапан вентиляционный Air-Box Comfort, белый, уплотнитель черный

Торговая марка

Air-box

Тип клапана

Механический

Расход воздуха

до 31 м3/ч

Расход воздуха

до 42 (с фрезеровкой) м3/ч

Материал

Пластик

Вес

0.092 кг

Показать все

Торговая марка:	Air-box
Тип клапана:	Механический
Расход воздуха:	до 31 м3/ч
Расход воздуха:	до 42 (с фрезеровкой) м3/ч
Материал:	Пластик
Страна происхождения:	Россия
Цвет:	Белый
Вес:	0.092 кг

На сегодняшний день в жилом секторе самой распространенной системой вентиляции является естественная система вентиляции с естественным притоком и естественным удалением воздуха.

При такой системе вентиляции приток воздуха поступает в жилые помещения (спальни, гостиные и т.п.) через окна («щелевое проветривание», «откидное» положение створки), форточки, фрамуги или приточные клапаны, устанавливаемые на окна или стены (стеновые приточные клапаны). Удаление воздуха в атмосферу происходит через вытяжные устройства – решетки, расположенные в верхней части подсобных помещений (ванная комната, туалет, кухня, гардеробная, постирочная). В свою очередь, отработанный воздух через вытяжные устройства, расположенные в подсобных помещениях, по системе вентканалов удаляется в атмосферу естественным способом. Таким образом, вентилирование подсобных помещений происходит воздухом, пришедшим из жилых помещений, собственно где организован приток. Движение воздуха происходит под действием естественной (термической) тяги в холодный период года.

В большинстве многоквартирных домов «старого» жилого фонда при проектировании естественной вентиляции предусматривалось, что приток воздуха должен осуществляться через негерметичные окна. С развитием рынка герметичных окон остро встала проблема воздухообмена. Приточный оконный клапан Air-Box Comfort – одно из наиболее доступных решений воздухообмена.

Приточный оконный клапан Air-Box Comfort – пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения. Эффективность применения клапана является максимальной в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени перепад давлений имеет минимальную разницу, соответственно, и эффективность клапана минимальна.

ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

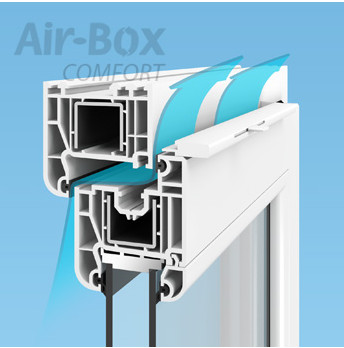

Принцип работы приточного оконного клапана Air-Box Comfort
