Клинья пластиковые монтажные технические характеристики ГОСТ

Монтажные клинья для окон

Пластиковые монтажные клинья для окон стали незаменимой альтернативой подручным деревянным или металлическим распоркам. Они широко применяются при проведении юстировки или расклинивания различных конструктивных элементов в строительных системах. Ими часто пользуются умельцы при выполнении многих видов работ.

В строительстве и ремонте монтажный клин из ПВХ служит для точной балансировки оконных и дверных блоков, что обеспечивает идеально выверенный уровень и надежность крепления. Благодаря установке монтажных клиньев повышается качество работ, в разы экономится время и трудозатраты персонала на проведение монтажа окон.

Описание

Товарная единица «клин монтажный» представлена изделием из пластика, с внутренним сечением в виде прямоугольного треугольника, образующего конструктивное клинообразное возвышение от кромки до кромки.

В его корпусе, по принципу домино, чередуются сплошные квадратные участки и пустоты, образующие «воздушные камеры» и «ребра жесткости». Подобный технологический приём усиливает сцепление клина с прилегающими поверхностями, образует дополнительный теплоизолирующий барьер.

Пластиковые монтажные клинья имеют по обеим сторонам изделия защёлкивающиеся зубья, Клинья не фиксируются с профилем. Они фиксируются между собой, образуя «подкладку» заданной высоты и просто вкладываются в зазор воспринимая на себя нагрузку и вес конструкции.

Современный высокотехнологичный монтаж по ГОСТу не требует больше забивания анкеров, выравнивания поверхностей щепой и подручными материалами для исключения перекоса или проседания блока. С этой целью, применив незначительное усилие, монтажники вставляют пластиковые монтажные клинья для окон, равномерно распределив их по периметру. Их ребристая поверхность и форма просчитаны с высокой точностью и не допускает смещения клиньев под действием нагрузок.

Разработчики позаботились о возможности использовать, как чётное, так и нечётное количество пластиковых распорок. Для выравнивания перекошенных проёмов, они предлагают устанавливать их по 2 штуки, чтобы получить комбинированные прямоугольные блоки.

Технические характеристики монтажного клина

В строительстве монтажные клинья используют в соответствии с ГОСТ 30971-2002, в 3-ех типоразмерах:

Мелкий монтажный клин имеет размеры внутреннего сечения – 91Х43Х15 мм, рассчитан на массу блока до 0,3 т.

Шаг расположения зубьев 0,5мм.

Рекомендован для монтажа оконной и дверной продукции, при настиле ламинированного или паркетного напольного покрытия.

Поставляется фасованным по 700 шт.

На 4 мм выше средние пластиковые клинья с монтажными размерами: 115Х30Х19мм. Шаг расположения зубьев в них сохранен на расстоянии 0,5 мм. Прочность изделий рассчитана на нагрузку в 1, 7 т.

В список рекомендованных работ включены балансировка окон и дверей, монтаж кровельных покрытий и лестниц и пр.

Поставка в упаковках по 600 шт.

Крупные по размеру клинья для окон ПВХ имеют размеры: 143Х43Х22мм.

Они рассчитаны на нагрузку массой в 2,2т.

Что позволяет использовать их для монтажа металлопластиковой продукции со сложной конфигурацией. К ним относятся массивные изделия из стекла для коттеджей или квартир в «сталинках».

Нашли они применение и в работах по выравниванию деревянного пола на лагах и в устройстве кровли.

Поставляется в заводской фасовке по 200 шт.

К каждой партии отгруженной продукции: клин монтажный, прилагается сертификат соответствия.

Преимущества клиньев из пластика

Пластиковые монтажные клинья для установки окон исключают возможность образования монтажного брака, они:

  • повышают уровень организации труда монтажников;
  • ускоряют выполнение определённых производственных операций;
  • надёжно фиксируются в необходимом положении, не сдвигаются и не требуют дополнительной настройки по уровню;
  • температурный диапазон надежности определён в широких пределах <-40’C + 80’C>, что позволяет их использовать в различных климатических зонах.
  • долговечность в эксплуатации обеспечивается морозоустойчивостью, влаго непроницаемостью и прочностью ПВХ-материала;
  • не дают усадки, не окисляются, не повреждаются микроорганизмами.

Оптимальные по форме и габаритам клинья отлично справляются с задачами и облегчают труд мастеров. Срок их службы неограничен, и они не теряют своих технических свойств с течением времени.

В ногу со временем

В современном обществе возросли требования к эстетичности помещений и к аккуратности выполнения монтажа и отделки. Любое незначительное отклонение даёт заказчику услуг повод обратиться в суд и потребовать компенсации. Для безупречного по качеству выполнения работ стало недостаточно лишь высокой ответственности, соблюдения дисциплины и нормативов. Работникам необходим хороший инструмент и комплектующие. В данном контексте пластиковые клинья для монтажа окон являются самым востребованным элементом, по принципу, мал золотник, да – дорог.

Они обеспечивают безупречное выравнивание оконного блока в процессе его фиксации в стеновых проёмах при помощи крепёжных элементов. Конструктивные особенности позволяют без особого силового воздействия максимально плотно устанавливать их в местах просадки или перекосов, формируя идеальную балансировку короба.

Размеры и глубину их посадки подбирают опытным путём, с учётом особенностей состояния проёма. В процессе монтажа клиновую распорку подводят под край профиля и продвигают до тех пор, пока деталь ни встанет на необходимый уровень. При правильной установке происходит слышимое защёлкивания соответствующего ряда зубьев.

На заключительном этапе, монтажный шов герметизируется строительной пеной и пароизоляционной лентой. Процесс повышает теплоизоляционные характеристики и предотвращает развитие в местах стыка грибков и плесеней на десятки лет.

И самое главное! К приемке ремонтных и строительных работ в коттеджах и в высотных новостройках собственники, как правило, привлекают экспертов, производящих бесконтактные методы контроля качества. Работа с пластиковыми клиньями заводского изготовления исключает условия для подачи рекламаций, связанных с ошибками установщиков в результате пресловутого человеческого фактора. Набравшись опыта, работники почти автоматически подбирают необходимый уровень заглубления клина и его фиксации и выдерживают идеальную балансировку.

Стоимость и экономические выгоды

На отечественном рынке купить клинья монтажные для окон можно за 2, за 4, за 5 или за 7-8 руб. за штуку. Цена формируется в зависимости от размера и марки производителя.

Применение клиньев в строительстве и ремонте повышает культуру обслуживания клиентов и приносит фирмам – исполнителям больше прибыли от оказанных услуг.

Замечания по существу

Указанные выше значения максимальной нагрузки определены в лабораторных условиях. На практике, клинья никогда не продвигают более чем на 2 /3 их длинны. Подобный подход обеспечивает всего 60 или 70 % от номинальной прочности изделия.

Наличие рёбер жёсткости. Рифлёный контур и встроенные пустоты. Другие технологические приёмы в сумме направлены на формирование повышенной прочности сцепления. В то же время они позволяют оптимальным образом сводить и разводить блоки в системе, подбирая оптимальную площадь их соприкосновения с монтируемыми конструкциями.

В процессе формирования герметичного шва, при вставке клиньев из ПВХ слышатся характерные пощелкивания, возникающие при перескакивании гребней в пазах профиля. Каждый последующий щелчок соответствует сдвигу на 0, 5 мм или продвижению клина на одну засечку зуба.

Заметим, стандартные пластиковые распорки имеют идеальную конфигурацию для формирования непрерывных контуров. Они облегчают труд и не создают никаких дополнительных проблем монтажникам.

Однако мастерам, занимающимся выравниваем пола на лагах стоит задуматься. Им следует учитывать, что из-за вибраций, возникающих при ходьбе по напольному покрытию, вставленные клинышки, не имеющие сквозной связки с материалом, будут смещаться. Тогда перекоса не избежать. Только выполнив основательный крепеж элементов, вы достигаете самых лучших результатов.

Пластиковые монтажные клинья — технические характеристики и размеры

Строительство, ремонт, какие-то монтажные работы – регулярно приходится сталкиваться с необходимостью выравнивания, более надежной фиксации отдельных элементов конструкций. Пластиковые монтажные клинья, к сожалению, еще не нашли широкого применения в быту, хотя в любом случае они просто незаменимы.

Главная причина их недостаточной востребованности у «частников» – слабая информированность покупателей о данных изделиях. Автор считает необходимым восполнить этот пробел.

Особенности продукции

На практике в качестве распорных клиньев используются самодельные «чурки» из древесины, и только в редких случаях – металла. Недостатки любого «дерева» известны – подверженность усыханию, впитывание влаги, невысокая прочность и тому подобное, вплоть до разрушения насекомыми-древоточцами. А если еще учесть, сколько приходится тратить времени на поиск подходящей деревяшки, из которой можно вырезать (выстругать) образец соответствующего размера, вывод очевиден – не совсем удобно и практично.

Но это не главное. В процессе эксплуатации любой конструкции клинья из древесины постепенно деформируются, и через определенное время возникают проблемы. Например, перекошенные оконные рамы или дверные проемы. Как результат – незапланированный ремонт.

Пластиковые монтажные клинья всех этих недостатков лишены. Водопоглощение отсутствует, насекомым они неинтересны, а к изменениям температуры инертны, так как в производстве используются специальные полимеры. И что немаловажно, они не проскальзывают по основе, с которой контактируют.

Значит, в процессе эксплуатации какие-либо подвижки в месте установки монтажных клиньев исключены – фиксация абсолютно надежная. Это обеспечивается наличием системы «зубчиков», которые нанесены на пластик под углом, с обеих рабочих сторон изделия. Как правило, стандартный интервал между ними – 0,5 мм.

По всему объему клиньев расположены пазы. Следовательно, за счет этих «воздушных камер» исключено промерзание в точке установки данного приспособления.

Технические характеристики монтажных клиньев

  • Температурный диапазон (ºС), при котором изделия не меняют свойств и форму – от -45 до +85.
  • Предел регулирования высоты (мм) с помощью монтажных клиньев – от 8 до 90.
  • Впитывание влаги, деформация, гниение отсутствуют.
  • Фиксация по месту установки – любой крепежной деталью (гвоздем, саморезом, шурупом).
  • Инертность к монтажной пене, что позволяет более надежно герметизировать стыки.
  • Срок пригодности клиньев – не ограничен.

Размеры

По этому параметру монтажные клинья подразделяются на 3 группы. Все приведенные стандартные размеры (д – ш – в) – в мм.

  • Малые (91 – 43 – 15) – как правило, используются при первичной установке чего-либо и нужны лишь для небольшой юстировки конструкционных элементов. Чаще всего применяются при обустройстве чистовых полов из досок паркета или ламината.
  • Средние (115 – 30 – 19) – целесообразно использовать при укладке лаг, установки оконных рам. Такие клинья рассчитаны на предельную нагрузку в 1 650 – 1 850 кг, поэтому способны выдержать вес даже дверных блоков.
  • Большие (143 – 43 – 22) – изделия этой разновидности используются при масштабных работах, когда приходится иметь дело с крупногабаритными, массивными конструкционными элементами. Например, толстые лаги, части стропильной системы, оконные блоки больших размеров. Такие клинья выдерживают вес до 2 200 кг.

Применение клиньев

Где они могут понадобиться, хороший хозяин сообразит и сам. Вот лишь некоторые примеры использования пластиковых клиньев.

  • Выравнивание: блоков (оконных, дверных) в проемах, лаг при монтаже черновых полов, элементов системы стропил и тому подобное.
  • Установка легких стационарных лестниц.
  • Ремонт деформированных частей конструкций.

Стоимость монтажных клиньев

Несложно догадаться, что она зависит от размеров изделий и производителя. Но так как материал клиньев – пластик, то цена по определению высокой быть не может и лежит в пределах 3,5 – 8,5 руб/ед. Количество образцов в упаковке разное – от 200 штук для больших до 700 для малых.

Остается упомянуть наиболее известных производителей. На нашем рынке чаще всего встречаются монтажные клинья под брендами «Клин Пласт», «Bauset», «Firmax». Хотя это и не единственные изготовители подобной продукции.

Этой информации достаточно, чтобы понять – применение таких распорных устройств более чем целесообразно. Затраты на пластиковые монтажные клинья практически не отразятся на конечной стоимости работ, зато они повысят скорость проведения отдельных технологических операций и точность юстировки.

Соблюдение ГОСТ 30971-2002 – основа качественного монтажа окон.

  1. 1.Определены отклонения от вертикали и горизонтали деталей коробок смонтированных оконных блоков (не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту изделия).
  2. Определены способы крепления окна в проеме.
  3. В связи с использованием в качестве утепляющего герметика монтажного шва полиуретановой пены определены методы ее защиты:
    • снаружи от воды (падает теплоизоляция и долговечность пены, при возможном замерзании шов разрушается) и солнца (разрушается от ультрафиолета). Причем эта защита должна быть паропроницемой для выхода влаги из самой пены;
    • изнутри от парообразной влаги из помещения (при насыщении пеной влагой падает теплоизоляция и долговечность шва)

21 век. Что нового в технологии качественного монтажа окон?

1. Точная лазерная техника для измерения отклонений от вертикали и горизонтали в основе своей использует принцип воздушного пузырька в замкнутом объеме жидкости. Другими словами обычные уровни не списаны со счетов, а просто модернизированы лазерами.

2. Способы крепления окна, наверное, не претерпели каких-то серьезных улучшений. Сквозное крепление оконной рамы предусматривает различные дюбеля, шурупы и анкерные винты. Несквозное – анкерные монтажные пластины.

Отдельно можно сказать о применении пластиковых монтажных клиньев. Служат они для опоры окна в проеме и по сравнению с деревянными имеют ряд преимуществ.

  • более теплоизолирующие (имеют специальные пустоты);
  • гарантированно более прочные независимо от влажности;
  • более долговечные
  • более технологичные (сокращают время монтажа).

3. Полиуретановую монтажную пену никто пока не отменил и в 21-м веке. И так же как и другой подобный утеплитель ее нужно защищать. В основе этой защиты положена технология, предложенная в прошлом веке немецкой корпорацией Иллбрук (Illbruck Bau-Technik GmbH), на которой собственно и построен ГОСТ 30971-2002. Защиту пены от осадков (гидроизоляцию) и солнца обеспечивает ПСУЛ (предварительно сжатая саморасширяющаяся уплотнительная лента).

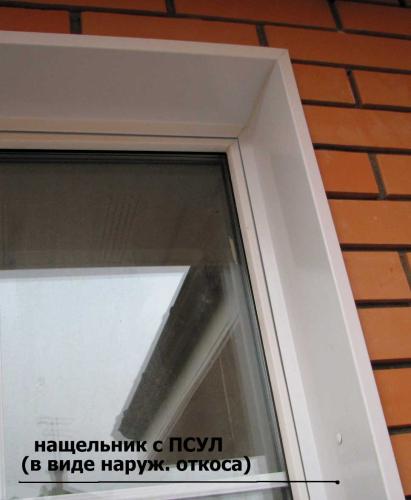

Изготавливается из полиуретана с водоотталкивающими пропитками (сертифицируется на 20 условных лет). Проблема использования ПСУЛ в том, что стопроцентно она работает в идеальных проемах в плане вертикали/горизонтали и наличия раковин и выщербин. Сейчас немцы предлагают эту ленту уже в наклеенном виде на пластиковом нащельнике для удобства монтажа. В принципе подобным способом могут использовать любые нащельники.

При грамотной установке это позволяет решить проблему кривизны проемов, но ведет к удорожанию технологии качественного монтажа окон.

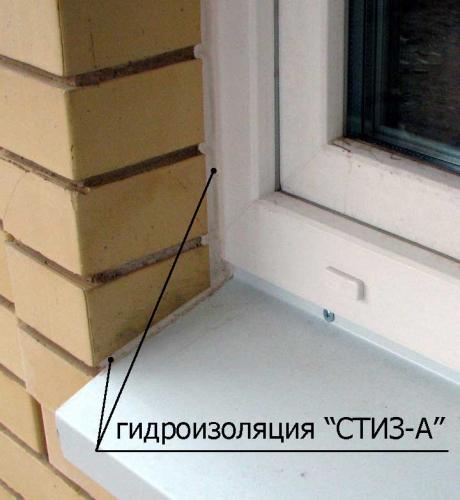

Российская компания «САЗИ» предлагает в качестве гидроизоляции использовать герметик «СТИЗ-А». Он может наноситься при отрицательных температурах, применение не зависит от кривизны проема. Сложность его применения заключается в том, что рекомендуемая производителем толщина нанесения равна 2 мм.

Если меньше – недостаточная прочность, больше – недостаточная паропроницаемость. Эстетическая сторона применения «СТИЗ-А» предусматривает оклеивание области нанесения малярным скотчем. Это увеличивает трудоемкость.

Интересен вариант гидроизоляции монтажного шва дублированием ПСУЛа подкровельной паропроницаемой гидроизоляционной мембраной TYVEK. Ее гидроизоляционные и паропроницательные свойства выше чем у ПСУЛ, служащей в данном варианте экраном от солнечного УФ. Применение TYVEK технологично, не зависит от кривизны проема и повышает герметичность данного узла.

Существуют различные способы пароизоляции монтажного шва от влаги поступающей из помещения. Это могут быть фольгированные ленты, бутиловые ленты на нетканой основе, различные паронепроницаемые пастообразные герметики. Особенно надо отметить применение лент из фольгированного пенофола. Помимо высоких пароизоляциооных свойств его фольгированный слой отражает инфракрасное излучение, идущее из помещения, снижая тем самым теплопотери. Также обладая высокой теплоизоляцией (4 мм пенофола = 80 мм минеральной ваты), позволяет полностью исключить промерзание по стене и, как следствие, избежать появления на откосах конденсата.

Современные оконные профильные системы сертифицированы на применение в течение 40-50 лет. Окна превратились в сложные высокотехнологичные системы, которые требую такого же качественного высокотехнологичного монтажа, соответствующего требованиям ГОСТ30971-2002. Экономия на качестве установки окон может обернуться существенными затратами в будущем.

Пластиковые монтажные клинья

Монтажные клинья появились в ремонтном деле уже давно, но закрепились в рабочем арсенале только у настоящих профессионалов. В этой статье мы расскажем, почему так важно, и в тоже время удобно использовать монтажные регулировочные клинья, и как их применять в различных строительно-ремонтных работах.

Что такое монтажные клинья

Предварительное выравнивание редко обходится без всевозможных подложек, деревянной щепы или брусков. Использовать подручные материалы — это дешево и сердито, но не всегда удобно, приходится тщательно подбирать толщину и число подложек, которые со временем могут усохнуть и дать осадку.

Пластиковые монтажные клинья этих недостатков лишены. Несмотря на примитивный вид, эти приспособления представляют собой пример хорошо продуманной инженерной мысли. Клинья изготовлены из пластика, срок эксплуатации которого не меньше, чем у монтируемых элементов.

Клин имеет сечение в форме прямоугольного треугольника, катеты которого — это номенклатурные длина и высота. Поверхность широких граней ребристая, а форма выступов специально подобрана таким образом, чтобы два сложенных клина не разъезжались под нагрузкой. Именно так они и применяются: как минимум два клина образуют прямоугольную выравнивающую колодку, которая не искажает формы опорной поверхности и может быть легко отрегулирована по высоте за счет сведения и разведения клиньев.

Разновидности и особенности устройства

Существует три основных типоразмера клиньев, их так и называют: малые, средние и большие, допустимая нагрузка составляет порядка 200–350, 1500–1700 и 2200–2500 кг соответственно. Клинья выдерживают такой вес без деформации благодаря особой сотовой конструкции и наличию множества ребер жесткости. На рифленой поверхности можно увидеть плоские и полые участки, они взаимно расположены так, чтобы при сведении и разведении клиньев площадь их соприкосновения всегда была как можно большей.

Впрочем, указанные нагрузки выдерживают колодки только со 100% прилеганием клиньев, при регулировке этот показатель будет уменьшаться пропорционально площади соприкосновения. Обычно клинья колодки сходятся на 2/3 длины, поэтому реальная несущая способность колодки составляет 60–70% от паспортной.

При смещении клиньев внутри колодки можно услышать отчетливые щелчки — это перескакивают гребни в пазах. Высота каждого строго нормирована, так что за один щелчок клин опускается или поднимается на определенную высоту. Соответственно, если высота одного клина в самой толстой его части составляет 15 мм, то диапазон регулирования всей колодки составит от 15 до 20–22 мм с шагом, скажем, 0,5 мм. Если нужна колодка большей высоты, между двумя клиньями вставляют третий, увеличивая регулировочный диапазон еще на 15 мм.

Еще одна ключевая особенность клиньев — их можно использовать в местах, где критически важно соблюдать непрерывный контур утепления, например, в пенных швах окон. За счет ячеистой структуры клин не увеличивает теплопроводность изоляционного материала. Однако клинья не лишены недостатков, например, при креплении лаг пола возможно смещение клиньев из-за вибрации. Впрочем, мастера и так всегда стараются выполнять сквозное крепление прямо через колодку, вне зависимости от наличия динамических нагрузок.

Использование для выравнивания пола на лагах

Один из очевидных способов использования монтажных клиньев — выравнивание с их помощью лаг пола. Но здесь кроется один недостаток: пластик у клиньев достаточно твердый, поэтому при установке колодки прямо на бетон она будет постепенно крошить верхний непрочный слой и проседать.

Поступают так: сперва вдоль помещения или уклона пола крепятся продольные лаги. Далее на них размечают оси установки поперечных лаг и укладывают их, вставляя колодки из средних или больших клиньев на пересечениях брусьев. Дальше лаги можно выравнивать хоть правилом, хоть по осепостроителю. После этого каждая колодка сбоку покрывается небольшим количеством монтажной пены, чтобы предотвратить сдвиги во время скрепления лаг. Примерно через сутки в перекрестия лаг загоняют стальные нагели или шурупы, либо скрепляют брусья металлическими уголками.

Этот способ выравнивания чернового пола отлично подходит для небольших помещений. Чем длиннее лаги, тем сильнее скручивание древесины отражается на плоскости пола, ведь прижимать брусья по мере их выравнивания возможности нет. Поэтому в широких помещениях лаги следует изготавливать из клееного бруса.

Установка окон с использованием клиньев

Строго говоря, никакой другой способ установки окон применять нельзя. В оконной раме нагрузка распределена неравномерно и с продавливанием деревянных подложек окно будет выкручивать, ухудшится теплоизоляция или перестанет работать фурнитура. Наибольшая нагрузка приходится на участки под импостами, где обязательно должно стоять по одной колодке.

Обычно используют малые и средние клинья, ориентируя их вдоль рамы, чтобы по бокам колодка была накрыта небольшим слоем пены. Есть два варианта установки: непосредственно под импост или в 100–120 мм с обеих сторон от его центра. В последнем случае есть возможность использовать крепление сквозь раму для дополнительной фиксации колодок. Установка под импост ничем не хуже: при статических нагрузках клинья не разойдутся сами по себе, а при ветровых им не даст сдвинуться окружающая пена.

Оптимальная толщина нижнего пенного шва составляет 25–30 мм, для чего достаточно высоты 2–3 клиньев, соприкасающихся на 80–90%. Раму сперва устанавливают на сложенные колодки, затем временно фиксируют верхние углы, выставляют в плоскости, выравнивают по вертикальному уровню и только потом приступают к сведению и разведению колодок. После выравнивания рама крепится основательно и запенивается, случайных сдвигов и нарушений можно не опасаться. Для временной фиксации окна в проеме также можно использовать клинья или колодки, однако после высыхания пенного шва их нужно извлечь и заполнить пустоты пеной.

Применение клиньев при установке двери

Монтажные клинья широко применяются при установке дверей, как входных, так и межкомнатных. Строго говоря, ключевое отличие состоит в количестве сторон притвора.

Четырехсторонние дверные блоки (входные двери), которые устанавливаются на монтажные клинья, не требуют устройства подготовительной стяжки. Количество колодок выбирается в зависимости от массы дверного блока. Обычно для пустотелых сотовых дверей достаточно двух колодок из средних клиньев, а для стальных следует использовать клинья большого типоразмера. Выравнивать тяжелые блоки клиньями очень легко: один край порога немного приподнимается монтировкой и регулируется по уровню, затем рядом с монтировкой сжимают колодку из клиньев. Всё, опора не просядет и не разъедется, можно приступать к креплению.

Двери с трехсторонним притвором устанавливаются с подкладкой двух выравнивающих колодок под вертикали коробки. Если двери устанавливаются на черновой пол, колодки собираются из клиньев, примерно равных по толщине чистового покрытия. Колодки для установки можно заранее склеить, так можно избавиться от подрезки стоевых при укладке напольного покрытия.
