Как вставить стекло в гипсокартонную перегородку?

Как вставить стекло в гипсокартонную перегородку?

Гипсокартонные перегородки – наиболее распространённый вариант зонирования пространства между комнатами, а также всей доступной площади в пределах одной комнаты. Она имеет великолепные эксплуатационные характеристики, но один из методов декорирования таких перегородок предполагает установку стекла (калёного, матированного, травлёного с узором или без). Такой декоративный приём имеет свои особенности, которые стоит учитывать для достижения наилучшего результата.

Конструктивные особенности перегородок из ГКЛ

Перегородки из ГКЛ имеют классическую структуру. Гипсокартонные листы монтируются на каркас с последующей обработкой швов, шпаклевкой и различными финишными работами (покраска, поклейка обоев и т.д.). Подобное оформление справедливо для стационарных межкомнатных перегородок, однако эстетическая ценность такого решения по современным меркам довольно мала. Именно это послужило причиной поиска новых вариантов декоративного совершенствования гипсокартонных перегородок как в межкомнатном, так и во внутрикомнатном исполнении. Отметим, что в качестве офисных перегородок гипсокартон также используется.


При таком положении дел вопрос методов крепления стекла становится актуальным. При этом крайне важно сохранить прежние свойства гипсокартонной конструкции:

  • Прочность.
  • Надёжность.
  • Долговечность.
  • Безопасность.

Прочность и надёжность в таких конструкциях обеспечивают сооружением капитального каркаса из предусмотренных профилей. При этом схема расположения вертикальных и горизонтальных профилей должна соответствовать дизайнерскому замыслу установки стекла. То есть величина проёмов в сетке из профилей должна быть соразмерной площади устанавливаемого стеклянного блока.

В качестве профилей, в зависимости от предусмотренной технологии крепления стекла, можно использовать традиционные алюминиевые или стальные компоненты, а также древесину. При этом допускается их сочетание, для сооружения окантовки (лутки), например.

Какое стекло можно монтировать в перегородки из ГКЛ?

В ГКЛ допускается монтаж практически любого стекла, ведь главным критерием подобных перегородок является выбор способа крепления. Сегодня для заказчика доступен такой выбор:

  • Стекло сырое.
  • Стекло калёное.
  • Декоративно оформление (неважно каким методом).
  • Витражи (независимо от техники).
  • Стеклопакеты.

Подобный список предполагает два варианта назначения стекла в перегородке – исключительно декоративное (в большинстве случаев) и функционально оправданное в случае офисных перегородок из ГКЛ, где подобные стеклянные компоненты дополняются системой жалюзи, тонируются, матируются или приобретают корпоративную значимость с нанесённой индивидуальной символикой.

Способы крепления стекла в перегородке

Закрепить стекло в ГКЛ перегородке можно несколькими способами. В межкомнатной перегородке можно воспользоваться привычными прижимными штапиками с уплотнителем или без него. Такая схема монтажа допускает довольно простую замену повреждённой стеклянной панели и установку новой с небольшими коррекциями краски или другого декоративного слоя, если такой был нанесён. Если использовались металлические уплотнители, то их красить не обязательно.

Перед установкой стекла таким методом важно правильно подготовить проём для стекла. Обычно в межкомнатных перегородках используют древесину или как часть каркаса или в виде специально подготовленной и закреплённой лутки. Данный метод хорош и для установки декоративного стекла в межкомнатных перегородках, и для установки стекла в офисных перегородках из ГКЛ.

Для офисных перегородок предусмотрен и другой способ крепления, предполагающий использование профиля для стеклопакетов. Такой профиль монтируется в нише и допускает замену повреждённого стекла. Плюсом такого решения является отменная звукоизоляция, что является необходимым свойством стационарной перегородки из ГКЛ в офисе.

Существуют и дополнительные средства крепления – всевозможные фитинги, которые также можно зафиксировать на несущем профиле и обеспечить надёжную фиксацию одинарного стекла или триплекса.

Стена с окном из гипсокартона

Гипсокартон в современном ремонте используется очень часто, это обуславливается его многофункциональностью, практичностью и простотой монтажа. Он способствует сохранности тепла в помещении, при этом хорошо защищает его от посторонних звуков и шумов. С гипсокартонными листами предпочитают работать, как новички, так и профессионалы, его используют для отделки стен и потолка, при этом он отлично подходит для более сложных и трудоемких работ таких, как монтаж стен с имеющимся проемом под окно.

О чем эта статья

Что понадобится для работы?

Чтобы осуществить работу с размерами стены 3х4,5 м. понадобятся следующее количество материалов и инструментов:

  • гипсокартонные листы (4 шт.);
  • UD-профиль (6 шт.);
  • UD крепежи (50 шт.);
  • CD-профиль (9 шт.);
  • «П» — образный кронштейн (50 шт.);
  • крепежи для «П» — образных кронштейнов (100 шт.);
  • саморез 9,5 мм (150 шт.);
  • шурупы (200 шт.) и шуруповерт;
  • дихтунг (для UD – 20 м);
  • дихтунг (для CD – 55 м);
  • сетка (10 м);
  • фугенфюллер (1,5 кг);
  • угол для шпаклевки и другие мелкие инструменты.

А также в идеале иметь вот такой инструмент позволяющий мгновенно крепить листы к профилю:

Как осуществить разметку?

Чтобы вся конструкция получилась прочной и качественной, нужно правильно осуществить разметку стены, а начинается она от проемов, при этом, чтобы минимизировать обрезки материала, нужно разместить целый лист от любого угла, с которым удобнее всего работать в дальнейшем.

Что касается проема в стене, то здесь нужно помнить о том, что стыки листов должны находиться на расстоянии 250–300 мм от проемных углов, если это условие будет не соблюдено, то можно получить трещину на поверхности, от которой в дальнейшем избавиться будет крайне трудно.

Если возникла ситуация, при которой длина стены такова, что при монтаже остается узенькая полоска (менее 100 мм), от нее советуют избавляться, путем сдвига всех листов, чтобы пространство расширилось до 350 мм – это позволит продолжать работу с комфортом, при этом это будет способствовать лучшей работе шуруповертом.
Если высота стены больше высоты листа, а этом случае необходимо добавить часть листов и выставлять их вразбежку, приблизительно на 0,4 м, при этом нужно избегать перехода горизонтального стыка на соседние листы.

Читать еще:  Как застеклить веранду на даче своими руками?

Где расположить профили?

После того, как определены места для листов можно заняться CD профилями. Их нужно разместить под горизонтальные и вертикальные гипсокартонные стыки, а после этого нужно добавить 2 дополнительных профиля (по краю проема и перемычку над окном), а также на двух листах, необходимо по два профиля на каждый. Центральные конструкции должны быть смещены под край оконного проема, это делается для того, чтобы шаг не превышал 600 мм, после этого нужно добавить еще по одному посередине. Периметр стены и пространство под окном – это места для установки UD — профилей.

Как закрепить периметр каркаса?

Чтобы понять, где будут находиться гипсокартонные листы нужно сначала произвести разметку. Это нужно именно для профилей всей конструкции. Первым шагом будет отбивка линии на полу, процедура проводится с использованием шнура, необходимо следить, чтобы профили не занимали лишнего помещения, при этом не касались стен.
Стоит отметить, что бывают случаи, когда нужна минеральная вата, которая в дальнейшем будет закладываться под гипсокартон, поэтому необходимо четко рассчитать расстояние от стены до ГКЛ и толщину ваты – они должны быть равными.

Вертикальная разметка также предполагает линию по смежным стенам, выполненную с использованием уровня или отвеса.
Заключительным этапом будет замыкание периметра, чтобы проверить правильность выполненной работы, нужно натянуть две диагонали, если они просто касаются друг друга, но не напрягаются, то все выполнено верно. После этого следует подрезать UD-профили и загнуть среднюю стенку.

Чтобы закрепить UD – профили под подоконником, потребуются саморезы, которыми и нужно прикрутить профили, при этом стоит обратить внимание на то, чтобы саморезы не торчали.

Как закрепить CD-профиль?

Для начала на стене отбиваются линии, где будет находиться CD-профиль. По получившимся линиям нужно закрепить «П» — образные кронштейны на расстоянии каждых 500 мм. Если требуется улучшить звукоизоляцию под них крепят дихтунги. После этого нужно сделать отступ от пола и от потолка (по 500 мм), а остальное пространство разделить на одинаковые расстояния. После того, как «П» — образные кронштейны закреплены, устанавливаются CD в профили UD (нельзя допускать их болтания).

Затем нужно отвести профили и прикрепить шурупы, как только процедура будет завершена необходимо отогнуть концы кронштейнов.

Подгон гипсокартонных листов и их установка.

Пред процедурой нужно позаботиться о том, чтобы ГКЛ не касались потолка и пола (4 мм) это важно, потому что от этого зависит качество звукоизоляции. Если поверхности горизонтальны (имеется прямой угол), то нужно отмерить ширину и высоту ГКЛ. Бывают случаи, когда пол не в горизонте, тогда необходимо срезать получившийся уклон. После этого можно переходить к определению параметров листа.

Готовые листы прикрепляют, используя шуруповерт и дрель, чтобы конструкция была прочной и крепкой шуруп должен слегка тонуть (не более 2 мм, иначе возникнет трещина, которую придется заделывать шпаклевкой). Бывает так, что головки от шурупов остаются на поверхности профилей и не позволяют ровно лечь гипсокартону, в этом случае придется их немного вмять, используя молоток.

Мастера советую работать с листами последовательно, это позволит вовремя исправить ошибки, если они возникнут. После этого нужно защитить и обшить поверхности откосов и перейти к перегородке.

Что касается защиты, то для этого понадобится два профиля, один из них будет установлен по краям проема, а второй под самим оконным проемом. Сначала создаются направляющие путем крепления в подоконник и в верхний откос по UD-профилю. Снизу оконного проема нужно вставить CD-профиль нужного размера, для его крепления советуют воспользоваться бруском. Тут нужно обратит внимание на расстояние между поверхностью и самим профилем, если оно позволяет использовать длинный крепеж, который сможет пройти насквозь, то это идеальный вариант. Если же расстоянии слишком маленькое, то брусок нужно будет притянуть, используя шуруп, и закрепить его через уголок. Как все будет готово, можно начать крепить гипсокартонные листы. Дополнительную жесткость можно создать, добавив к конструкции перемычку.
После всего это останется создать оконную раму и вставить стекло.

Видео наглядно показывающее процесс

Установка стеклянных перегородок

1 950 р.
за 1 м 2

Через 1 час Вы получите расчет стоимости перегородок и дверей из закаленного стекла по цене от 1 950 руб. за м 2

* Засекайте время после связи с менеджером

Перегородки — замечательный способ разделить одно большое помещение на несколько отдельных комнат или функциональных зон. С их помощью можно превратить просторную однокомнатную квартиру в малометражную двушку (а то и трешку), реорганизовать бывший склад в престижный торговый центр или же разбить большое офисное помещение на множество отдельных рабочих зон или кабинетов. При этом, выбор перегородки зависит от того, собираетесь ли вы поменять функциональное назначение помещения раз и навсегда или будете использовать перегородку для временного зонирования. Так, при необходимости, вы можете установить стационарную, мобильную или раздвижную перегородку.

В офисных и торговых помещениях очевидное преимущество отдается перегородкам из цельного стекла. Они не перекрывают доступ света внутрь отгороженного помещения, не создают ощущения тесноты и, при этом, современно и стильно выглядят. А по показателям прочности и надежности не уступают ни ДСП, ни гипсокартону, ни другим листовым материалам. Для изготовления стеклянных перегородок применяется специальным образом закаленное стекло толщиной от 8 мм, которое под воздействием высокой температуры приобретает гораздо более высокую прочность и устойчивость к механическим повреждениям. А для еще большей надежности, вместо обычного стекла применяется триплекс. Это особая разновидность стекла, которое устанавливают на бронированные двери и автомобили. Такое стекло делается по технологии сендвич-панели: между тонкими слоями стекла укладывается пленка из полиэтилена, а только потом этот «бутерброд» отправляется в печь на закалку. Расплавленная пленка прочно соединяет листы стекла, а если оно разобьется, полиэтилен не даст осколкам стекла разлететься в разные стороны.

Читать еще:  Стекло clear vision характеристики

Основные преимущества перегородок из стекла:

  • визуально не сужают пространство;
  • просты в монтаже;
  • отлично гармонируют с интерьером;
  • обладают хорошими звукоизоляционными свойствами;
  • хорошо удерживают тепло;
  • не требуют особенного ухода;
  • безопасны в эксплуатации.

Действительно, в сравнении с каркасными перегородками из других материалов стекло требует меньших усилий для установки — специальными крепежами лист стекла фиксируется у пола и потолка. Таим образом, установка перегородок осуществляется в считанные часы. Если сравнивать стекло с гипсокартоном или светопрозрачными каркасными перегородками, то установка стеклянной технологически наиболее проста.

В таблице ниже приведены варианты перегородок и дверей, которые наиболее оптимально установить:

Первый этап установки перегородок — подготовительный. Он заключается в проектировании будущей перегородки с учетом таких факторов:

  • площадь помещения;
  • цель его использования;
  • несущие конструкции;
  • требования заказчика по тепло- и звукоизоляции;
  • виды дверей, крепежей и т. д.;
  • вид перегородки.

Кстати, о видах перегородок. Они делятся не только на каркасные и бескаркасные.

По наличию каркаса

Дерево или древесные плиты

Гипсокартон, пластик и т.п.

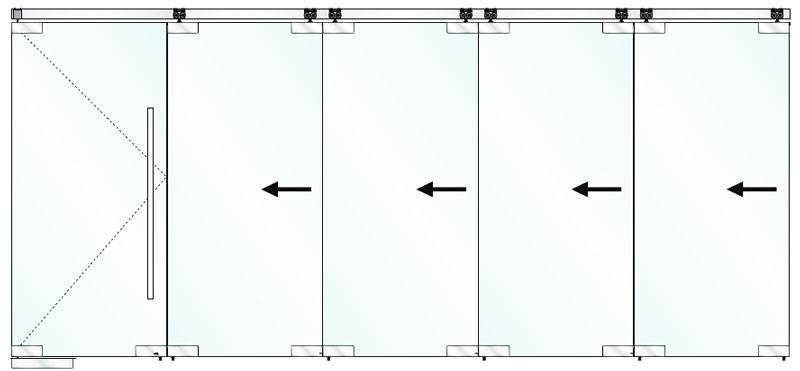

К примеру, раздвижная перегородка будет выглядеть приблизительно так:

А стационарная — так:

После того, как проект готов, приступают к подбору материалов. Возможные варианты для стеклянной перегородки мы уже рассмотрели. Однако, кроме триплекса и закаленного стекла, можно использовать плексиглас (оргстекло), гипсокартон, ДСП, OSB- плиты, а в некоторых случаях даже прозрачный или цветной поликарбонат.

Исходя из выбранного материала и результатов подготовительного этапа, приступают к сборке самой перегородки, установке дверей, фурнитуры и прочего. Еще до начала монтажа вам уже будет известна конечная цена перегородки

Цена монтажа

На окончательную стоимость перегородки влияют все ее параметры, определенные на подготовительном этапе работ:

  • Площадь перегородки;
  • Материал;
  • Стоимость фурнитуры;
  • Цена доставки материалов;
  • Стоимость работ;
  • срочность выполнения;
  • сложность монтажа.

Конечная сумма, которую вам придется заплатить, учитывает в себе все эти виды расходов. Соответственно, чем больше площадь перегородки, тем дороже материал, тем большее количество фурнитуры и крепежей необходимо для монтажа, и тем больший объем работ будет выполнен. Стало быть, и стоимость перегородки возрастает с каждым квадратным сантиметром.

Процесс монтажа

Алгоритм установки стеклянной перегородки может незначительно отличаться в зависимости от того, какой тип конструкции вы выбрали. Однако, в любом случае, монтаж начинается с разметки. Прежде всего, на полу, потолке и стенах отмечаются места крепления перегородки. Чтобы они случайно не оказались в разных плоскостях, правильность разметки проверяется в нескольких точках при помощи отвесов.

Если планируется осуществлять монтаж раздвижной перегородки, то на намеченные линии укладываются и крепятся направляющие. В случае со стационарной перегородкой, разметка будет определять местонахождение шины. Она представляет из себя планку для монтажа крепежных элементов. Под шину рекомендуется укладывать тонкую полоску резинового уплотнителя — он сыграет роль звукоизоляции. К тому же, если здание будет давать усадку или перекос, уплотнитель выступит в роли своеобразного амортизатора и не позволит искривить перегородку. К самой шине прикручиваются угольники (примерно по 2 сверху и снизу на каждый метр длины). К угольнику крепится вторая часть коннектора для стекла — прижимная.

Следующим этапом для раздвижной перегородки станет установка кареток и ограничителей. Сперва на край направляющего рельса крепится ограничитель, который не даст стеклянному полотну выдвинуться дальше положенного. После на направляющий профиль одеваются каретки. Для их фиксации в профиле предусмотрен специальный паз. Затем стекло крепится на каретках с помощью точечных крепежей.

В установке стационарной перегородки пришло время фиксации самого полотна. Стекло сперва фиксируется в нижних, а затем в верхних и боковых коннекторах. После чего они украшаются декоративными накладками, и перегородка готова к эксплуатации. Как видите, процесс значительно проще, чем при работе с перегородками из гипсокартона или ДСП.

Монтаж раздвижной перегородки заканчивается установкой стекла в нижние направляющие и фиксацией его там. Однако, для раздвижных систем существует и более легкий способ. Вместо скрытого направляющего профиля можно использовать так называемый трек. Ограничитель монтируется прямо на него и выглядит, как металлическая клюшка в резиновом чехле. Он не даст полотну перегородки выехать за пределы трека. А вместо кареток на трек одеваются специальные роллеры с соответствующими выемками под трек. Стеклянное полотно крепится непосредственно к этим роллерам точно так же, как и к кареткам на направляющем профиле.

После того, как перегородка уже установлена, остается только установить двери (если речь идет о стационарной конструкции, в раздвижной они ни к чему) и всю необходимую фурнитуру для них: ручки, замки, навесы или каретки с направляющими и прочее. Помните, что от качества выбранной фурнитуры будет зависеть долговечность и надежность всех подвижных частей в составе перегородки. Поэтому на фурнитуре чересчур экономить не следует.

Читать еще:  Как отличить закаленное стекло от незакаленного?

Стеклянная ширма в ванной. Крепление к гипсокартонной стене.

Необходимо поставить стеклянную ширму ( складная-поворотная, тяжёлая! – шириной 800 мм, крепление только по вертикальной стойке) в ванной. Крепить к гипсокартонной стенке ( 12 мм влагостойкий с кафелем, профиль КНАУФ). За гипсокартоном скрыта бетонная стена на на расстоянии 15- 20 см.

Вопрос – подскажите как её поставить,чем крепить. Гипсокартон от тяжести-сырости не скособочит ? Можно что-нибудь сочинить с бетонной стеной ( долезть до неё нельзя) что бы хоть как-то на ней закрепиться.

Да, и до полного счастья – потолок натяжной. Чёрный.

PS. Шторку из тряпочки прошу пока не предлагать. Деньги за стекляху уже плОчены и семья в ноги падает просит стекляху .

SaveAs , попробуйте вариант. они же (больше информации)
в края отверстия и в сам дюбель можно нейтрального силикона или мс-полимера выдавить для герметичности

Спасибо за ссылки. Но меня больше беспокоит не столько ЧЕМ крепить ( хотя конечно и это вопрос ) , а не ляпнится ли ширма вместе с гипсокртоном на голову плавающим в ванне ( шутка ) Сама стена выдержит? Ни у кого такой практики не было ?

SaveAs написал :
Спасибо за ссылки. Но меня больше беспокоит не столько ЧЕМ крепить ( хотя конечно и это вопрос ) , а не ляпнится ли ширма вместе с гипсокртоном на голову плавающим в ванне ( шутка ) Сама стена выдержит? Ни у кого такой практики не было ?

ну это вопрос к тем, кто стенку строил. если сделано правильно, то не рухнет

. если сделано правильно, то не рухнет ..

То есть если ширма ( случайно) попадёт точно посередине стоек, вы считаете, что сам лист гипсокртона настолько прочен,что выдержит вес консольно закреплённой стеклянной ширмы ? Не сдеформируется и не трестнет в местах крепления ?

SaveAs написал :
То есть если ширма ( случайно) попадёт точно посередине стоек, вы считаете, что сам лист гипсокртона настолько прочен,что выдержит вес консольно закреплённой стеклянной ширмы ? Не сдеформируется и не трестнет в местах крепления ?

считаю, что да, выдержит. надеюсь, автор не будет против ” > . вам надо лишь правильно подобрать крепеж

Можно для гарантированной надёжности использовать достаточно мощную вспомогательную
пластину/панель.
Одну сторону панели крепим по всей высоте саморезами к стойке под гипсокартоном.
А ширму любым удобным способом крепить к другой вертикальной стороне панели.
Панель можно облицевать или покрасить в тон общей отделки.

а что если крепиться прямо к бетонной стене с помощью шпилек?
по высоте вкрутить штук 5-6 каких-нибудь М8 (или М14, чтобы пожёсче) насквозь гипсокартон прям в бетонную стену.
Но в гипсокартоне тогда надо бы рассверлить дырки пошире, чтобы шпильки “не лежали” на гипсокартоне в случае небольшого прогиба под тяжестью стеклянной двери.
Ну и со временем шпильки могут все-таки проседать сильнее и сильнее.

Хотя если вертикальная стойка стоит на ванне или на полу, то прогиба шпилек никакого не будет. Но учитывая длину шпилек в 20-30см, всю конструкцию может повести винтом, когда стекл.дверь будет открыта (т.е. когда ее плоскость будет параллельна стене) – т.е. нижние шпильки вывернет влево (если смотреть на стену), а верхние вправо.

А почему бы вертикальную стойку не прикрепить к потолку и полу (или ванне)?

spaceeggs написал :
считаю, что да, выдержит. надеюсь, автор не будет против ” > . вам надо лишь правильно подобрать крепеж

а сколько эта конструкция с кирпичами висела?
а теперь представьте, что оно будет висеть на протяжении многих лет во влажном помещении. В еще загляните.

Voice написал :
а сколько эта конструкция с кирпичами висела?
а теперь представьте, что оно будет висеть на протяжении многих лет во влажном помещении. В еще загляните.

мне это не надо, это для вас задача. потому как к ремонту надо подходить осознанно. и стеклянная ширма – это не какая-то мелочь, про которую допустимо “забыть” при ремонте ванной комнаты. хотя бы сделать закладные следовало.
пс. у меня пару лет дома висит шкафчик в ванной на гкл на 2 8мм дюбелях

spaceeggs написал :
мне это не надо, это для вас задача

Вот именно. Я заказчик и делаю для себя (не относительно этой темы, а вообще). Поэтому в первую очередь в качестве заинтересован именно я.
Ну а вам, как мастеру, может и не надо

ПС. То, что у вас провисело дома 2 года, хорошо конечно. Но не показатель. Кто-то вообще всю жизнь пьяным ездит и ни одной аварии. Но для сотен и тысяч других это заканчивается печально.

. Упс, не сразу вас понял.
Вы видимо говорили о том, что надо было заранее при ремонте подумать о том, что вместо целлофановой занавески будут стеклянные двери? И соответствующим образом строить стены. Так?
Тогда надо запретить в магазинах продавать полочки всякие, картины, шкафики. Вдруг человек захотел повесить полочку на стену. Запретить! Надо ведь было раньше думать. Раз не подумал, поезд ушел.
