Сравнение стеклопакетов по теплопроводности

Коэффициент сопротивления теплопередачи стеклопакетов

Чтобы зимой и летом у вас в доме всегда был оптимальный климат, вам нужно установить на окнах качественные стеклопакеты. Это позволит сэкономить потребление электрической энергии на:

Важно учитывать все критерии выбора подходящих для вас стеклопакетов. Почему при выборе стеклопакетов нужно знать их коэффициент теплопередачи?

Если рассматривать понятие теплопередачи, то она представляет собой передачу теплоты от одной среды к другой. При этом температура в той, которая отдает тепло выше, чем во второй. Весь процесс осуществляется сквозь конструкцию между ними.

Коэффициент теплопередачи стеклопакета выражается количеством тепла ( Вт), проходящем через м2 с разницей температур в двух средах 1 градус: Ro (м2. ̊С/Вт) – это значение действует на территории Российской Федерации. Оно служит для правильной оценки теплозащитных свойств строительных конструкций.

Расчет коэффициента теплопроводности

К или коэффициент теплопроводности выражается количеством тепла в Вт, проходящим через 1 м2 ограждающей конструкции с разницей температур в обеих средах 1 градус по шкале Кельвина. А измеряется он в Вт/м2.

Теплопроводность стеклопакета показывает, насколько эффективными изоляционными свойствами он обладает. Маленькое значение k означает небольшую теплопередачу и, соответственно, незначительную потерю тепла через конструкцию. В то же самое время теплоизоляционные свойства такого стеклопакета являются достаточно высокими.

Однако упрощенный пересчет k в величину Ro (k=1/Ro) не может считаться правильным. Это связано с разницей применяемых методик измерения в РФ и других государствах. Производитель представляет потребителям показатель теплопроводности только в том случае, если продукция прошла обязательную сертификацию.

Самая высокая теплопроводность у металлов, а самая низкая у воздуха. Из этого следует, что у изделия, имеющего много воздушных камер, низкая теплопроводность. Поэтому оно оптимально для пользователей, использующих строительные конструкции.

Таблица сопротивления теплопередаче стеклопакетов

п/п Заполнение светового проема R, м^(2)·°С/Вт
Материал переплета
Дерево или ПВХ Алюминий
1 Двойное остекление в спаренных переплетах 0.4
2 Двойное остекление в раздельных переплетах 0.44
3 Тройное остекление в раздельно-спаренных переплетах 0.56 0.46
4 Однокамерный стеклопакет ( два стекла ) :
обычного (с расстоянием между стекол 6 мм) 0.31
с И – покрытием (с расстоянием между стекол 6 мм) 0.39
обычного (с расстоянием между стекол 16 мм) 0.38 0.34
с И – покрытием (с расстоянием между стекол 16 мм) 0.56 0.47
5 Двухкамерный стеклопакет ( три стекла ):
oбычного (с расстоянием между стекол 8 мм) 0.51 0.43
oбычного (с расстоянием между стекол 12 мм) 0.54 0.45
с И – покрытием одно из трёх стекол 0.68 0.52

*Основные ( популярные ) типы стеклопакетов выделены красным цветом.

Технические характеристики стеклопакетов

Количество камер изделия влияет на теплосопротивление стеклопакета даже, если стекла имеют одинаковую толщину. Чем больше в конструкции предусмотрено камер, тем она будет более теплосберегающей.

Последние современные конструкции отличают более высокие теплотехнические характеристики стеклопакетов. Чтобы добиться максимального значения сопротивления теплопередаче, современные компании-производители оконной индустрии заполнили камеры изделий с помощью специального наполнения инертными газами и нанесли на поверхность стекла низкоэмиссионного покрытие.

Надежные компании-производители светопрозрачных конструкций ставят коэффициент сопротивления теплопередаче стеклопакета в зависимость не только от качества самой конструкции, но и от применения особых технологических операций в процессе изготовления продукции, например, нанесения специального магнетронного, солнцезащитного и энергосберегающего покрытия на поверхность стекла, специальных технологий герметизации, заполнения междустекольного пространства инертными газами и т.п.

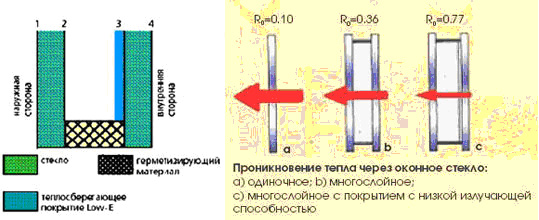

Перенос тепла в такой современной конструкции между стеклами происходит благодаря излучению. Эффективность сопротивления теплопередачи при этом увеличивается в 2 раза, если сравнивать данную конструкцию с обычной. Покрытие, обладающее теплоотражающими свойствами, способно намного снизить теплообмен лучей, происходящий между стеклами. Используемый для заполнения камер аргон позволяет уменьшить теплопроводность с конвекцией в прослойке между стеклами.

В результате газовое наполнение вместе с низкоэмиссионным покрытием увеличивают сопротивление теплопередаче стеклопакетов на 80%, если сравнивать их с обычными стеклопакетами, которые не являются энергосберегающими.

Читать еще:  Как поменять стекло в стеклопакете своими руками

Тенденции, наметившиеся в оконной индустрии

Стеклопакет, занимающий не менее 70% от оконной конструкции, был усовершенствован, чтобы максимально снизить теплопотери через него. Благодаря внедрению в производство новых разработок, на рынке появились селективные стекла, имеющие специальное покрытие:

  • К-стекло, характеризующееся твердым покрытием;
  • i-стекло, характеризующееся мягким покрытием.

На сегодняшний день все больше потребителей предпочитают стеклопакеты с i-стеклами, теплоизоляционные характеристики которых выше, чем у К-стекол в 1,5 раза. Если обратиться к данным статистики, то продажи стеклопакетов с нанесенными теплосберегающими покрытиями увеличилось до 70% от объема всех продаж в США, до 95% в Западной Европе, до 45% в России. А значения коэффициента сопротивления теплопередаче стеклопакетов варьируется от 0.60 до 1.15 м2 *0СВт.

Сравнение стеклопакетов по теплопроводности

Вызвать мастера или получить БЕСПЛАТНУЮ консультацию

График работы: 08:00 – 22:00

Пришлите нам фото, и мы рассчитаем стоимость за 30 минут!

Наши офисы

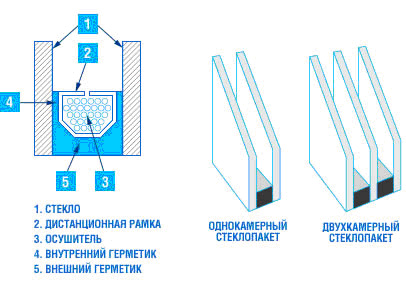

Стеклопакет — светопрозрачный элемент окона, представляющий из себя герметичную конструкцию из двух или более стекол, скрепленных между собой алюминиевой или пластиковой дистанционной рамкой ( спейсером ). Пространство между стеклами называют камерой стеклопакета, и в зависимости от количества камер стеклопакеты бывают однокамерными, двухкамерными и, реже, трехкамерными.

Стоит отметить, что от ширины камеры ( дистанции между стеклами ) зависит «теплее» или «холоднее» будет стеклопакет. Оптимальной шириной камеры является значение от 16 до 20мм. Если межстекольное пространство более 20мм, то происходит увеличение конвективной теплопередачи, в результате чего воздух в камере быстрее охлаждается.

Далее приведены сравнительные характристики стеклопакетов по теплопроводности и звукоизоляции (таблица)

Формула стеклопакета — элементы конструкции стеклопакета, перечисленные в виде цифр, обозначающих толщину элемента в миллиметрах. Отсчет начинается от наружнего ( уличного) стекла. Например: 4-16-4 обозначает однокамерный стеклопакет с двумя обычными стеклами толщиной 4мм и воздушной камерой (межстекольным пространством) 16мм.

К — стекло с нанесенным на него прозрачным теплоотражающим напылением ( низкоэмиссионное стекло). Характерной особенностью таких стекол является их способность отражать тепловое излучение из помещения обратно в помещение. Если температура в помещении имеет положительное значение ( хотя бы +1 по Цельсию), то на низкоэмиссионном стекле всегда будет положительная температура, вне зависимости от температуры на улице.

Однокамерные стеклопакеты

Формула стеклопакета Сопротивление теплопередаче Звукоизоляция., дБА
4 — 6 — 4 ( 14мм ) 0,308 кв.м*С/Вт 30
4 — 8 — 4 ( 16мм ) 0,330 кв.м*С/Вт 30
4 — 10 — 4 ( 18мм ) 0,347 кв.м*С/Вт 30
4 — 12 — 4 ( 20мм ) 0,358 кв.м*С/Вт 30
4 — 14 — 4 ( 22мм ) 0,361 кв.м*С/Вт 30
4 — 16 — 4 ( 24мм ) 0,362 кв.м*С/Вт 30
4 — 16 — 4 К ( 24мм ) 0,524 кв.м*С/Вт 30

Двухкамерные стеклопакеты

Формула стеклопакета Сопротивление теплопередаче Звукоизоляция., дБА
4 — 6 — 4 — 6 — 4 ( 24мм ) 0,452 кв.м*С/Вт 34
4 — 8 — 4 — 8 — 4 ( 28мм ) 0,495 кв.м*С/Вт 35
4 — 10 — 4 — 10 — 4 ( 32мм ) 0,529 кв.м*С/Вт 36
4 — 12 — 4 — 12 — 4 ( 36мм ) 0,555 кв.м*С/Вт 37
4 — 14 — 4 — 14 — 4 ( 40мм ) 0,561 кв.м*С/Вт 38
4 — 6 — 4 — 6 — 4 К ( 24мм ) 0,526 кв.м*С/Вт 34

Преимущества энергосберегающих стеклопакетов

Из таблицы видно, что однокамерный стеклопакет шириной 24мм, оснащенный энергосберегающим стеклом обладает значительно большей сопротивляемостью теплопередаче, чем двухкамерный аналогичной ширины. Другим, немаловажным преимуществом низкоэмиссионного стекла является то, что на таком стекле температура всегда плюсовая — этот фактор влияет на значительное уменьшение конденсата на окнах и, соответственно, его обмерзание при резком снижении температуры на улице. Поэтому, если Вам необходимо заменить стеклопакет, то целесообразнее заказывать изделие именно с энергосберегающими стеклами. Это в некоторой степени увеличит стоимость стеклопакета, но по тепловым характеристикам будет намного лучше, особенно в таких регионах как Москва или Московская область.

От чего зависит звукоизоляция окон

Применительно к стеклопакетам, звукоизоляция окон зависит от двух факторов: количества камер и их размеров. Из приведенных выше таблиц видно, что тройной стеклопакет ( у которого 3 стекла и 2 камеры ) обладает лучшими звукоизолирующими свойствами. Расстояние между стеклами ( дистанция ) так же влияет на шумоизоляционные характеристики, однако не стоит забывать, что при очень большой ширине камеры ( более 18мм) ухудшаются тепловые показатели. Гораздо эффективнее другой способ — изготавливать стеклопакет с двумя камерами разной ширины. Если ширина окнного профиля позволяет, можно установить стеклопакет с более толстыми стеклами ( 5 или 6 миллиметров), а наполнение камер инертным газом ( как правило, используется аргон) сделает Ваши окна максимально бесшумными. Правда, такая модернизация увеличивает стоимость окна почти втрое. И второй момент — подобная конструкция становится значительно тяжелее, что недопустимо в некоторых случаях, таких например, когда створка окна или балконная дверь очень широкие ( более 90 см).

Выбор окон, в зависимости от региона проживания

Как же выбрать окно в зависимости от региона Вашего проживания?

Какие параметры должны повлиять на Ваш выбор, какая разница между городами находящихся в одной стране, но в абсолютно разных регионах и климатических зонах?

Давайте разберемся по порядку.

Окно – это конструкция состоящая в основном из оконной рамы (рама и створка может быть из ПВХ, дерева или алюминия «теплого») и стеклопакета. Каждый из этих материалов имеет свои показатели энергоэффективности (теплоизоляции), которые необходимо принимать во внимание, выбирая оконную конструкцию именно для Вашего региона.

Основная задача современных окон – это защита помещения от холода и посторонних звуков со стороны улицы не в ущерб светопрозрачности. Защита от холода достигается путем необходимой и достаточной для данного региона теплоизоляции окна.

Теплоизоляция – одна из основных функций окна, которая обеспечивает комфортные условия внутри помещения.

В России для оценки теплозащитных характеристик конструкций принято сопротивление теплопередаче Ro (м²•°C/Вт), величина, обратная коэффициенту теплопроводности k, который принят в нормах DIN.

Коэффициент теплопроводности k характеризует количество тепла в ваттах (Вт), которое проходит через 1м² конструкции при разности температур по обе стороны в один градус по шкале Кельвина (К), единица измерения Вт/м² К. Чем меньше значение k, тем меньше теплопередача через конструкцию, т.е. выше ее изоляционные свойства.

И наоборот (для России) чем больше сопротивление теплопередаче Ro (м²•°C/Вт), тем лучше теплоизоляционные свойства окна. Необходимо это уяснить и использовать при выборе окна.

Какие же факторы влияют на значение сопротивления теплопередаче окна Ro (м²•°C/Вт)?

•габариты окна (чем больше габариты окна, тем больше будут потери тепла и хуже теплоизоляция);

•поперечное сечение рамы и створки (чем толще сечение створки/рамы, тем больше их сопротивление теплопередачи и всего окна в целом);

•материал оконного блока (разные материалы имеют различные Ro (м²•°C/Вт);дерево, ПВХ, алюминий «холодный», алюминия «теплый» с термомостом);

•тип стеклопакета (в т.ч. ширина дистанционной рамки стеклопакета, наличие селективного стекла и специального газа в стеклопакете, количество камер);

•количество и местоположение уплотнителей в системе рама/створка (чем лучше и плотнее прилегают уплотнители, тем меньше возможных продуваний).

От значения показателей Ro зависит и температура поверхности ограждающей конструкции, обращенная внутрь помещения. При большой разнице температур происходит излучение тепла в сторону холодной поверхности.

Плохие теплозащитные свойства окон неизбежно приводят к появлению холодного излучения в зоне окон и возможности появления конденсата на самих окнах или в зоне их примыкания к другим конструкциям. Причем это может происходить не только, в следствии, низкого сопротивления теплопередачи конструкции окна, но также и плохого уплотнения стыков рамы и створки.

Из этого можно сделать вывод: сопротивление теплопередаче Ro м²•°C/Вт окна в первую очередь влияет на его выбор. Сопротивление теплопередаче Ro для окна рассчитывается исходя из климатических параметров региона проживания, и могут сильно разниться:

Название города Продолжительность отопительного периода в градусо-сутках Минимально необходимое приведённое сопротивление теплопередаче оконной рамы, м2 •ºС/Вт
Краснодар 2 682 0,35
Липецк 4 727 0,50
Москва 4 943 0,56
Хабаровск 6 182 0,61
Мурманск 5 985 0,60
Сургут 6 321 0,62
Новосибирск 6 606 0,63
Благовещенск 6 671 0,65
Якутск 10 394 0,78

Оконные компании при изготовлении продукции в первую очередь принимают во внимание регион, в котором будут эксплуатироваться их изделия. Когда специалисты рассчитывают уровень суровости климата в регионе, они по специальной формуле находят числовое значение продолжительности отопительного периода в градусо-сутках. Чем больше числовое значение этого параметра, тем продолжительнее холода.

Оконный профиль (ПВХ, дерево, алюминий «теплый») должен обладать показателями приведённого сопротивления теплопередаче, соответствующими климату.

Оконная рама, конечно же, важна для изготовления качественного окна, но при этом не стоит забывать про стеклопакет. Он занимает около 80% всей площади окна. В зависимости от того, сколько стекол используется в стеклопакете, различают однокамерный (два стекла и одна воздушная камера между ними), двухкамерный (три стекла и две воздушные камеры).

Обычное стекло служит слабой преградой для потерь энергии, полученной от отопительных приборов (через обычное стекло уходит свыше 40% тепла), и оно слабо препятствует поступлению избыточной солнечной энергии в спальню (обычное стекло пропускает свыше 80% солнечного тепла).

Поэтому однокамерный стеклопакет, изготовленный из двух обычных стёкол, – не самый удачный выбор для России, так как при наружной температуре –26ºС и температуре воздуха в комнате +20ºС температура поверхности стекла со стороны помещения будет не выше +5ºС.

Будет казаться, что из окна дует. На самом деле это – конвекционный (теплообменный) сквозняк, результатом которого станет появление влаги (конденсата) на поверхности окна (о чем писалось ранее).

Чтобы сократить расходы на отопление и кондиционирование помещений были разработаны, так называемые, «селективные» стекла: I, K и другие виды стекла. Технология их изготовления предполагает, что на поверхность обычного стекла промышленным способом наносят специальные оптические (светопрозрачные) покрытия, которые не пропускают холод и жару, а также за счёт отражения инфракрасных (тепловых) лучей сохраняют внутреннюю температуру помещения на комфортном уровне. Различие между ними заключается в химическом составе покрытий и в эффективности их действия.

Более эффективным является I-стекло. На его поверхность в качестве покрытия нанесен оксид серебра. Благодаря этому, материал обладает очень хорошим значением приведённого сопротивления теплопередаче (в 2,5 раза большим, чем у обычного стекла) и отражает почти 80 % длинноволновых (инфракрасных) излучений.

Установка I-стекла в качестве внутреннего в стеклопакет заметно повысит его общую энергоэффективность:

Тип оконной рамы
(виды рам даны условно)
Приведённое сопротивление теплоотдачи окна, м²•°C/Вт
С однокамерным стеклопакетом, 24 мм, оба стекла обычные С двухкамерным стеклопакетом, 24–32 мм, все стёкла обычные С однокамерным стеклопакетом, 24 мм, I–стекло и обычное С двухкамерным стеклопакетом, 24-32 мм, K–стекло и обычные
«Стандартная» 0,39 0,51–0,53 0,61 0?79–0,81
«Средняя» 0,4 0,52–0,54 0,63 0,81–0,83
«Широкая» 0,41 0,53–0,55 0,65 0,83–0,87

Из таблицы видно, что однокамерный стеклопакет с I стеклом по энергосбережению почти равняется 2-х камерному стеклопакету с обычным стеклом. При этом вес стеклопакета остаётся таким же. Это снижает нагрузку на фурнитуру. А значит, увеличивает срок её эксплуатации. Но необходимо учитывать, что стеклопакет с I стеклом дороже обычного.

Перед покупкой и установкой светопрозрачной конструкции (окна) для начала определитесь с типом оконного профиля (ПВХ, дерево, алюминий «теплый», «холодный»).

Проконсультируйтесь с производителем, подходит ли этот профиль для Вашего региона по сопротивлению теплопередаче Ro (м²•°C/Вт). Выбор стеклопакета является вторым важным моментом, уточните у производителя, какие стеклопакеты могут быть установлены на выбранную Вами профильную систему.

И не забывайте оценку соотношения цены, качества и общей теплоизоляции выбранного Вами окна.
