Стеклопакеты для пластиковых окон технические характеристики

Стеклопакеты: основные виды и особенности выбора

Стеклопакет – большая часть окна, представляющая собой герметичный блок из двух или более листов стекла. Термин появился благодаря особенности применяемой в производстве технологии соединения между собой нескольких стекол в единую герметичную конструкцию. Стеклопакет обычно включает в себя два или три стеклянных листа, объединенных герметиком высокой прочности. Пространство, располагающееся между стеклами, называют камерой. Данные камеры в стеклопакетах заполняются обычным воздухом или инертным (разреженным) газом. Второй вариант обеспечивает более высокую звуко- и теплоизоляцию.

Для того, чтобы между стеклами сохранялось определенное расстояние применяются дистанционные рамки, содержащиеся внутри себя влагопоглощающий материал. Важно, чтобы рамки были изготовлены из поливинилхлорида или алюминия, а не из стали. Использование подобных элементов дает возможность защитить стеклопакет от промерзания по краям.

Таким образом, создается своеобразная сэндвич-конструкция, в которой между листами располагаются воздушные камеры, чередуясь друг с другом. Особенность устройства пакета препятствует попаданию грязи и пыли в межоконное пространство. Стеклопакет, наравне с профилем, определяет шумо- и теплоизоляционные свойства ПВХ-окна. При этом данная часть светлопрозрачной конструкции может обладать рядом дополнительных опций, таких как: противоударность, тонировка, дизайн, витраж.

Основные разновидности

В зависимости от типа и особенностей конструкции стеклопакеты бывают следующих видов:

  • однокамерные – изделия включают в себя два стекла с одной воздушной камерой между ними;
  • двухкамерные – состоят из трех различных листов стекла с двумя независимыми воздушными камерами.

При выборе изделия необходимо учитывать степень освещения и практическое назначение помещения. Однокамерные стеклопакеты более доступные по цене, но обладают более низкими светопропускными и теплоизоляционными свойствами. Двухкамерные пакеты обеспечивают высокую светопроницаемость, тепло- и шумоизоляционные характеристики.

Однокамерные конструкции в наших погодных условиях могут применяться только при остеклении лоджий, балконов, складских и производственных помещений. Но здесь стоит учесть, что в настоящее время выпускаются специальные однокамерные стеклопакеты, состоящие из низкоэмиссионного стекла. Это особый вид стекла, содержащий серебро, обеспечивающий удержание теплового излучения и пропускающий ультрафиолетовые лучи избирательно. Подобные изделия по своим свойствам могут составить конкуренцию обычным двухкамерным, но при этом отличаются более доступной ценой.

Стеклопакеты отличаются друг от друга качественными характеристиками, своим составом, толщиной конструкции. Так, специальное покрытие позволяет предотвратить проникновение инфракрасных лучей, это дает возможность уменьшить показатель теплопотери сооружения. При этом свойства светлопрозрачности стеклопакета остаются без изменений. В летний период времени такие изделия обеспечивают необходимую прохладу, в зимнее время дают возможность сохранить тепло в помещении. Покрытия могут быть как твердыми, так и мягкими. Первые обладают высокой влагоустойчивостью и на практике применяются чаще, чем вторые. Солнцезащита на стеклопакетах создается посредством напыления тонкого слоя покрытия из оксида металла, либо путем установки специально окрашенных изделий.

Стеклопакеты могут обладать огнеупорными свойствами. Это достигается посредством монтажа сетки из металла, надежно удерживающей стекло даже при воздействии открытого пламени. Бывают противоударные пакеты, состоящие из многослойного стекла и покрытые триплексом, особой пленкой, обеспечивающей высокую шумоизоляцию и не пропускающей прямые солнечные лучи. Существуют стеклопакеты с закаленными листами стекла, как в автотранспортных средствах. Такие изделия при ударе или механическом воздействии ломаются на мелкие части с тупыми краями. Также выпускаются стеклопакеты, внутри которых вместо воздуха используется инертный газ (аргон или криптон). Подобные пакеты отличаются высокими тепло- и шумоизоляционными свойствами, но при этом существенно дороже стандартных аналогов.

Основные технические характеристики

Стеклопакет занимает до 80% всего окна и во многом определяет шумо- и теплоизоляционные свойства светлопрозрачной конструкции. Согласно строительным нормативам, в московском регионе рекомендуют применять при остеклении пакеты, обладающие сопротивлением теплопередачи от 0,55 м2*С/Вт. Данным требованиям в полной мере соответствуют окна с двухкамерными стеклопакетами толщиной не менее 36 мм, при этом ширина профиля должна составлять от 76 до 82 мм.

Толщина. Теплые стеклопакеты, как правило, включают в себя три листа стекла, две воздушные камеры, дистанционные рамки из поливинилхлорида, энергосберегающее стекло (обозначается маркировкой «И»), которое имеет более высокую сопротивляемость к воздействию низких температур. Толщина всего изделия составляет не менее 32 мм, а толщина одного стекла – не менее 4 мм.

Холодные стеклопакеты, предназначенные для установки в хорошо отапливаемые помещения, могут состоять из двух листов стекла и одной воздушной камеры. Допустимая толщина данных изделий – 24 мм.

Теплозащита. При подборе типа стеклопакета стоит учитывать расположение и назначение помещения. Однокамерные подойдут для лоджий, балконов, помещений, где нет существенных требований к теплоизоляционным свойствам изделия. Двухкамерные предназначаются для обеспечения максимальной теплозащиты. Более высоких теплоизоляционных характеристик можно добиться, если в камерах использовать криптон или аргон, либо установить стекла со специальным теплоотражающим покрытием. Применение инертных газов между листами стекол дает возможность повысить теплоизоляционные свойства до 5%. Функция теплозащиты стеклопакета также зависит от толщины изделия, количества камер, отсутствия щелей.

Уплотнитель. Качество уплотнителя во многом определяет герметичность стеклопакета и фиксацию положения листов стекла внутри ПВХ-профилей. Для производства данных элементов используют каучук, резину, силикон. Силиконовые изделия обладают более долгим сроком службы и устанавливаются в дорогостоящих светлопрозрачных конструкциях. Уплотнитель позволяет обеспечить теплоизолирующие свойства окна благодаря своим характеристикам. Так, подобные элементы обладают мягкостью материала, эластичностью, способностью выдерживать перепады температур. Уплотнитель укладывают вдоль стыка между створкой окна и рамой.

Звуконепроницаемость. На шумоизоляционные свойства стеклопакета влияют количество воздушных камер между листами стекла, расстояние между стеклами, сочетание светлопрозрачных изделий различной толщины, наличие дополнительного покрытия. Поэтому для обеспечения требуемых тепло- и звукоизоляционных показателей используют различные типы стеклопакетов.

Виды и характеристики стеклопакетов

Виды и характеристики стеклопакетов

Стеклопакеты являются основой окон. Характеристики оконной системы, в основном, зависят именно от качества стеклопакетов. Что представляют собой стеклопакеты? Как показывает опыт, словом “стеклопакет” заказчик нередко называет всю конструкцию пластикового окна. Часто встречается такое словосочетание как “пластиковый стеклопакет”. Стеклопакет, как и следует из названия, не может быть пластиковым или деревянным!

2. Межстекольное пространство

3. Дистанционная рама

4. Гидроскопический гранулятор

5. Постоянно-пластичный клей

6. Постоянно-пластичный герметик (вулканизатор)

Стеклопакет состоит из двух или трех листов стекла (соответственно однокамерный и двухкамерный стеклопакет), разделенных промежутком. Величина промежутка зависит от ширины так называемой “дистанционной рамки”, которая соединяет между собой стекла – полого алюминиевого профиля прямоугольного сечения, который может иметь различную ширину, например 6 мм или 10 мм и т.д. Внутри стеклопакеты заполняются осушителем, который поглощает влагу и защищает стекла от запотевания. Пространство между стеклами заполняется либо осушенным воздухом, либо инертным газом. Это повышает теплозащитные свойства оконной конструкции.

Читать еще:  Стеклопакеты с теплоотражающим покрытием

Таким образом, стеклопакет оказывается герметизирован, что исключает необходимость мытья внутренних поверхностей стекол. От качества герметизации зависит долговечность стеклопакетов. Герметики необходимы для того, чтобы не выходили газы из межстекольного пространства, а также в целях предотвращения попадания водяного пара и пыли в стеклопакеты.

Дальнейший процесс сборки окна подразумевает установку стеклопакета в оконную створку, которая уже может быть изготовлена из пластикового или алюминиевого профиля. Створка, которая может быть откидная, поворотно-откидная или глухая, устанавливается в оконную раму, изготовленную из того же профиля, что и она сама. Полученная конструкция крепится в оконном проеме. Вот так и получается то, что называется пластиковым окном. Но не стеклопакетом.

Стеклопакеты выбираются, руководствуясь следующим показателями: толщина стекла всего стеклопакета, степень сохранения тепла, уровень шумоизоляции, количество камер (т.е. межстекольных промежутков). Стоимость на стеклопакеты зависит именно от данных показателей.

Тип стеклопакета определяется, например, вот таким обозначением 4-10-4, что значит – однокамерный стеклопакет из двух стекол толщиной каждое 4 мм и промежутка между ними шириной 10 мм. Такое обозначение 4-10-3-16-4 соответствует пакету из 3 стекол: оба внешних по 4 мм, центральное – 3 мм; промежутки между стеклами 10 и 16 мм.

От толщины стеклопакета и от количества стекол (и, соответственно, воздушных зазоров между ними) зависят и его энергосберегающие свойства. Так, например, в однокамерном стеклопакете с обычными стеклами уже при -8°С образуется конденсат. В двухкамерном стеклопакете конденсат возникает при -18°С (температуре, тоже не столь редкой для нашей зимы).

Однако существует несколько вариантов повышения энергосберегающих и шумопонижающих свойств стеклопакетов. Стеклопакеты могут комплектоваться разными стеклами. Во-первых, стекла могут быть различной толщины (3 или 4 мм) – чем толще стекло, тем у него ниже теплопроводность. Весьма популярен вариант комплектации стеклопакетов так называемым «энергосберегающим» стеклом. Придание энергосберегающих свойств стеклу связано с нанесением на его поверхность низкоэмиссионных оптических покрытий. Само стекло получило название низкоэмиссионного. Именно эмисситент поверхности (Е) определяет излучательную способность (у обычного стекла Е составляет 0,83), а, следовательно, и способность как бы «отражать» обратно в помещение тепловое излучение. Следовательно, чем ниже эмисситент, тем меньше потери тепла. При этом стекло с оптическим покрытием имеющим значение эмисситента Е=0,004 отражает обратно в помещение свыше 90% тепловой энергии, уходящей через окно.

Современные технологии позволяют изготавливать различные стеклопакеты.

Существуют стеклопакеты с энергосберегающим стеклом. Такое стекло имеет покрытие, отражающее инфракрасные лучи. Это так называемые k -стекла, полученнные путем нанесения покрытия на основе индий-оловянных окислов, наносимых на поверхность стекла пиролитическим способом. Применяются стеклопакеты с энергосберегающим стеклом с целью улучшения теплоизолирующих свойств окон.

Рефлекторное стекло используется в качестве защиты помещений от солнечного излучения. Оно создает эффект зеркальной поверхности. В стеклопакетах часто применяется закаленное стекло, получаемое с помощью термообработки. Такие стеклопакеты отличаются прочностью, устойчивостью к механическим повреждениям.

Сегодня популярными считаются стеклопакеты со стеклами триплекс. Внутри стекол триплекс имеется слой смолы или пленки. Эти стеклопакеты характеризуются хорошими звукоизоляционными свойствами. Многослойные стекла устойчивы к внешним воздействиям, их еще называют ударопрочными.

Основные характеристики стеклопакетов

Разновидности стеклопакетов и их особенности

Стеклопакет занимает до 70% окна, а потому является одной из важнейших частей современной оконной конструкции. Во многом технические характеристики пластикового окна зависят от особенностей и качества стеклопакета. Именно по этой причине специалисты компании «Окна Комфорта» рекомендуют при выборе таких конструкций воспользоваться их профессиональной консультацией и поддержкой.

Стеклопакет – что это такое?

Стеклопакет представляет собой герметичную конструкцию, надёжно зафиксированную в оконной раме. Основу стеклопакета составляют два, три или более стекла с одной, двумя или более воздушными камерами соответственно. Некоторые покупатели полагают, что чем больше камер в стеклопакете, тем лучше. Однако это не всегда так. Нельзя считать главным показателем при выборе стеклопакета количество воздушных камер. Здесь следует отметить, что однокамерный стеклопакет может быть по своим свойствам даже лучше двухкамерного пакета.

Если количество камер не главное, то на что же в первую очередь следует обращать внимание при выборе стеклопакета? Существует три важных параметра, которые покупатель должен взять во внимание, выбирая стеклопакет. Это:

  • заполнение воздушных камер;
  • толщина стеклопакета;
  • количество стёкол в стеклопакете;
  • характеристики стёкол.

Рассмотрим каждый из этих параметров более подробно.

Заполнение воздушных камер

С целью повышения теплоизоляционных качеств стеклопакета пространство между стёклами заполняют инертным газом или смесью из нескольких газов. Их высокая плотность обеспечивает более низкую теплопроводность в сравнении с воздухом. Ниже мы приведём таблицу с данными о теплотехнических характеристиках газов, применяемых для заполнения воздушных камер в стеклопакетах.

Температура Теплопроводность Плотность Теплоёмкость
Воздух +10°C 2.496 Вт(м*к) 1.232 кг/м³ 1.008 Дж(кг*к)
Гексафторид серы (SF6) +10°C 1.275 Вт(м*к) 6.360 кг/м³ 0.614 Дж(кг*к)
Аргон (Ar) +10°C 1. 684 Вт(м*к) 1.699 кг/м³ 0.519 Дж(кг*к)
Криптон (Kr) +10°C 0.900 Вт(м*к) 3.560 кг/м³ 0.245 Дж(кг*к)

Толщина стеклопакета

Толщина современных стеклопакетов обычно варьируется в пределах 16-46 мм, однако покупатель при желании может заказать стеклопакет с гораздо большей толщиной. Надо сказать, что именно такой параметр, как толщина, оказывает решающее воздействие на теплоизоляционные характеристики конструкции. Чем большим по толщине будет стеклопакет, тем лучше будет сохранять теплоизоляционные свойства оконная конструкция. А вот на звукоизоляционные качества такой параметр, как толщина стеклопакета, оказывает значительно меньшее влияние.

Количество стекол в стеклопакете

В стеклопакетах может быть различное количество стёкол. От этого в большей степени будет зависеть уровень звукоизоляции помещения. Если окна вашей квартиры выходят на оживлённую трассу или шумную магистраль мегаполиса, то стоит подумать над тем, какое количество стёкол станет оптимальным решением для конкретного варианта. Помните, что, чем больше будет стёкол, тем выше станут теплоизоляционные свойства всей конструкции в целом. А если нужно повысить шумоизоляционные характеристики окна, то можно выбрать конструкцию, в которой толщина внешнего стекла будет на 2 мм больше стандартной (то есть – 6 мм вместо 4-х).

Характеристики стекла

Сейчас производители стеклопакетов предлагают своим клиентам также варианты со стёклами, обладающими улучшенными качественными характеристиками. Рассмотрим подробнее какие стеклопакеты предлагаются на оконном рынке:

Энергосберегающие стеклопакеты

Стёкла низкоэмиссионные покрытые мягким либо твёрдым напылением, установленные в стеклопакете, позволяют значительно снизить уровень попадания внутрь холода и отток нагретого радиаторами теплого воздуха из комнаты. В то же время такие оконные конструкции дают солнечным лучам беспрепятственно проникать внутрь помещения, способствуют естественному освещению комнаты. Преимущество таких окон в том, что они дают возможность владельцам квартиры существенно сэкономить на отоплении.

Мультифункциональные стеклопакеты

Этот вариант стеклопакетов имеет более сложное строение. Их главной особенностью является выборочный пропуск сквозь стекло волн различной длины. Среди преимуществ мультифункциональных стёкол стоит отметить возможность поддержания оптимального микроклимата в помещении, как в летнюю жару, так и в зимние холода, обеспечение оптимального уровня естественного освещения.

Читать еще:  Потеют стеклопакеты изнутри причина

Солнцезащитные стеклопакеты

Их специалисты рекомендуют устанавливать на верхних этажах многоэтажных домов, куда чаще всего проникает больше света, а также – в тех комнатах, оконные проёмы которых выходят на солнечную сторону. Главной функцией солнцезащитного стекла является предотвращение проникновения внутрь комнаты ультрафиолетового излучения. Достигается такой эффект за счёт специальной тонировочной плёнки, наносимой производителями на поверхность стекла.

Самоочищающиеся стеклопакеты

Этот вариант предполагает наличие на внешней стороне стёкол высокотехнологичного покрытия, предотвращающего скопление на поверхности загрязнений и пыли. Они вначале разрушаются на такой поверхности под воздействием ультрафиолетового излучения, а потом удаляются естественным путём, смываясь дождём.

Триплекс

Этот вид окон представляет собой многослойное изделие, в составе которого содержится несколько стёкол, соединённых между собой при помощи полимерного материала. Такая конструкция наделяет стеклопакет высоким уровнем прочности, а также – устойчивости к механическим и различным силовым нагрузкам. Также стоит сказать, что стекло-триплекс принадлежит к категории самых безопасных. Специальный клеящий полимер предотвращает рассыпание стекла в случае его повреждения. Этот материал удерживает осколки внутри стеклопакета.

Шумоизоляционные стеклопакеты

Если стеклопакеты будут устанавливаться в комнатах, оконные проёмы которых выходят на сторону шумных улиц с интенсивным автомобильным движением, то к ним обязательно предъявляются более высокие требования, касающиеся шумоизоляционных характеристик. Такие конструкции, как правило, оснащаются двух- а то и трёх-камерными стеклопакетами, в которых стёкла могут иметь различную толщину (от 4-х до 6-ти см). также в них может быть разная ширина у дистанционных рамок.

«Умные» стёкла

Данный вариант конструкции предполагает возможность изменения оптических характеристик стекла. Этот конструктивный элемент окна может превращаться из полностью прозрачного – в матовое, обладает способностью пропускать или, наоборот, не пропускать поток света, иметь различный уровень поглощения тепловой энергии, возникающего под влиянием электрического тока. Умное стекло ещё носит название смарт-стекла. Оно представлено достаточно сложным и комплексным изделием, которое изготавливается с применением высоких технологий, по сложнейшим схемам. Из-за этого и стоимость стеклопакета из такого стекла существенно вырастает. Но даже несмотря на большую цену востребованность «умного» стекла при изготовлении оконных и балконных конструкций остаётся весьма высокой. Это обусловлено тем, что именно с помощью таких вот конструкций в любом помещении можно создать уютную и комфортную обстановку.

Видео: Экскурсия на завод по производству стекла

Основные характеристики стеклопакетов

Содержание

Общая информация

Стеклопакет представляет собой 2, 3 реже 4 стекла прочно скрепленных на определенном расстоянии между собой с герметизированным газовым промежутком между стеклами. В качестве газа обычно используется воздух либо инертный газ, например, аргон. Толщина стеклопакета а (расстояние между двумя крайними стеклами) может сильно варьироваться в зависимости от возможностей той или иной профильной системы. Наибольшее распространение получили однокамерные стеклопакеты шириной 24 мм и двухкамерные стеклопакеты 32 мм. От количества камер и от толщины стеклопакета зависит самый важный его показатель – коэффициент теплопроводности, который измеряется в (Вт/м2×°С). Соответственно однокамерный стеклопакет априори имеет более высокий коэффициент теплопроводности по сравнению с двух или трёхкамерным. Высокий коэффициент означает, что к примеру при температуре на улице -20°С температура внутреннего (комнатного) стекла в 1-о камерном пакете будет равна +5°С, а в 2-х камерном +10°С, следовательно, если при заданной влажности в комнате, точка росы находится при температуре +7°С, то окно с 2-мя стеклам у Вас гарантированно запотеет, а с тремя нет.

Итак, можно сделать первые выводы, основная цель стеклопакета – пропускать свет и задерживать тепло. Способность задерживать тепло характеризуется коэффициентом теплопроводности, который напрямую связан с конструкцией стеклопакета. Чем больше камер у пакета, тем он теплее. Немаловажным является расстояние между стеклами, оптимальным считается расстояние 10-16 мм, однако как показали исследования, дальнейшее увеличение размера между стеклами влияет на теплопроводность пакета незначительно. Можно перечислить следующие мероприятия, увеличивающие теплозадерживающие свойства стеклопакета:

  • Использование многокамерной конструкции;
  • Использование стекла с энергосберегающим покрытием;
  • Заполнение воздушной камеры инертным газом, например, аргоном;
  • Использование “теплой” дистанционной рамки. Обычный алюминиевый спейсер представляет собой идеальный мостик холода и при неправильном выборе размера стеклопакета, может привести к возникновению “краевого эффекта”. Когда по краю пакета выпадает конденсат.

Формула стеклопакета

Условное обозначение стеклопакета должно состоять: из обозначения типа, характеристики применяемого стекла (вид стекла и его толщина), расстояния между стеклами, вида газонаполнения, высоты, ширины, толщины стеклопакета, вида стеклопакета и обозначения настоящего стандарта.

Пример условного обозначения однокамерного стеклопакета, состоящего из двух листовых стекол толщиной 4 мм марки М1 по ГОСТ 111, с расстоянием между стеклами 16 мм, заполненного аргоном, высотой 1500 мм, шириной 800 мм, толщиной 24 мм, общестроительного назначения:
Стеклопакет СПО 4M1-16Ar-4M1 1500х800х24 ГОСТ 24866-99.

То же, двухкамерного стеклопакета, состоящего из трех листовых стекол толщиной 4 мм марки М1 с расстоянием между стеклами 12 мм, заполненного воздухом, высотой 1500 мм, шириной 800 мм, толщиной 36 мм, общестроительного назначения:
Стеклопакет СПД 4M1-12-4M1-12-4M1 1500х800х36 ГОСТ 24866-99.

То же, двухкамерного стеклопакета, состоящего из трех листовых стекол толщиной 4 мм марки М1 с мягким низкоэмиссионным покрытием на внутреннем стекле, с расстоянием между стеклами 12 мм, заполнение: наружная камера — воздух, внутренняя камера — аргон, высотой 1500 мм, шириной 800 мм, толщиной 36 мм, морозостойкого, энергосберегающего:
Стеклопакет СПД 4M1-12-4M1-12Ar-И4 1500х800х36 МЭ ГОСТ 24866-99.

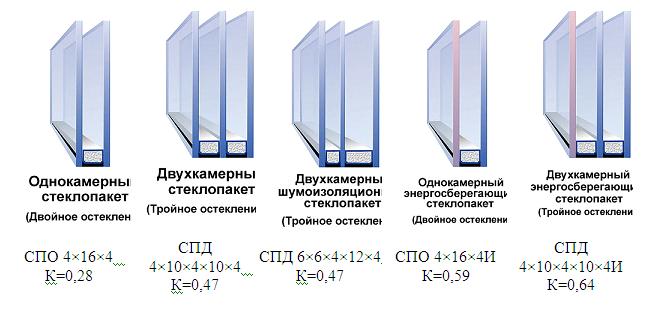

Наиболее распространенные конструкции стеклопакетов

Технология изготовления стеклопакета

В настоящее время известны две технологии производства стеклопактов – это, так называемая “класическая технология” и технология с использованием ленты Swingle Strip. Итак, давайте более подробно остановимся на конструкции стеклопакетов.
Классическая технология изготовления стеклопакетов:
При данной технологии, расстояние между стеклами фиксируется при помощи специальных распорок – дистанционных рамок, которые представляют собой полые алюминиевые трубки прямоугольного сечения с небольшими отверстиями, расположенными со стороны воздушной камеры пакета. Дистанционные рамки режутся на определенную длину, после чего внутрь засыпается влагопоглотитель «молекулярное сито». Подготовленные рамки собираются в прямоугольные заготовки, после чего на торцевую поверхность заготовок наносится герметик первого слоя – «бутиловый шнур», который к тому же является весьма прочным клеем. Готовые рамки с нанесенным герметиком помещают между стекол, после чего всю конструкцию опрессовывают. Таким образом, получается прототип стеклопакета, на торцевую поверхность которого наносится герметик второго рода (полисульфид или полиуритан). Далее стеклопакет необходимо просушить в течение 24 часов, после чего он считается готовым.

Читать еще:  Технология производства деревянных окон со стеклопакетами

Технология Swingle Strip:

Swingle Strip – система герметизации стеклопакетов, основным элементом которой является эластичная лента, включающая герметик, гофрированную алюминиевую перемычку и осушитель.Применение Swingle Strip позволяет упростить и ускорить процесс изготовления стеклопакетов, поскольку лента совмещает функции дистанционной рамки, влагопоглотителя и герметика наружного шва, что обеспечивает возможность так же, как и в случае с рамкой TPS, избежать операции по засыпке молекулярного сита, а также сократить количество узлов соединения и упростить процесс герметизации.

Теперь пора поговорить о классификации стеклопакетов. В зависимости от теплотехнических, звукоизоляционных и других требований, в стеклопакете могут использоваться два или три стекла. Стеклопакеты классифицируются по количеству воздушных камер на однокамерные (два стекла) и двухкамерные (три стекла). В стеклопакете в самых разнообразных комбинациях могут быть установлены различные стекла, как по толщине, так и по их свойствам. Различают энергосберегающие, антирезонансные, солнцезащитные, антивандальные и другие виды стеклопакетов.

Стеклопакеты для пластиковых окон: технические характеристики самых популярных вариантов

Пластиковое окно – это профиль + стеклопакет. И стеклопакет – это по сути не менее 70 % окна. Так что нет ничего странного в том, что именно к нему приковано повышенное внимание потребителей современных пластиковых окон.

Содержание

Стеклопакеты для пластиковых окон и дверей: термины и определения ↑

Стеклопакеты, которые устанавливаются в составе окон в наших домах, представляет собой относительно герметичный элемент окна из пары или более стекол, расставленных на некотором расстоянии друг от друга в специальной рамке. Последняя заполнена абсорбирующим составом для поглощения избытка влаги и препятствования отложению конденсата внутри конструкции. Важное преимущество стеклопакета состоит в его максимально возможной герметичности, исключающей попадание внутрь влаги и пыли. Для лучшей герметизации стеклопакеты обрабатываются несколькими слоями герметиков. Первичный слой наносят по краю дистанционной рамки, вторичный – по краям всего стеклопакета. Стеклопакет считается базовым элементом оконной конструкции современного образца. Кроме того, все чаще используются в устройстве пластиковых входных дверей.

Устройство пластикового окна

Главные технические характеристики стеклопакетов включают такие параметры, как:

  1. толщина стекла
  2. вес 1 кв. м (в кг)
  3. звукоизоляция (в децибелах)
  4. Коэффициент теплосопротивления, м2°С/Вт
  5. Коэффициент пропускания дневного света
  6. Коэффициент общего пропускания солнечной энергии

Однокамерный и двухкамерный стеклопакеты: наглядное сравнение общих технических характеристик

Технические параметры стеклопакетов в таблицах и схемах ↑

Стеклопакет в разрезе

Пластиковые окна: Таблица звукоизоляции

Таблица звукоизоляции пластиковых окон.

Детализация и расшифровка основных понятий

  • 4М1 — стекло 4 мм категория качества М1;
  • К4 — энергосберегающее k-стекло 4 мм;
  • И4 — энергосберегающее i-стекло 4 мм;
  • 16 — междустекольное воздушное пространство;
  • Ar16 — междустекольное пространство, заполненное газом (аргон).
  1. Общая толщина стеклопакета суммируется из толщин всех стекол и пространств между ними. Стекла в стеклопакетах производители могут ставить разные, их толщина «гуляет» в зависимости от производителя от 4 до 7 мм. Ширина межстекольного пространства – в диапазоне 6–16 мм.
  2. Вес. Здесь прямая зависимость – чем объемистее стеклопакет, тем он тяжелее. Не следует забывать при выборе оптимального окна, что при большом весе у него скорее износится фурнитура.
  3. Вместе с тем звукоизоляция окна, в ряде случаев повышенно важная характеристика, также напрямую зависит как от толщины стекол, их количества, так и от глубины межстекольного промежутка. Так что повышая шумоподавление, мы увеличиваем вес окна.
  4. Коэффициент теплосопротивления — показатель разности температур внутри помещения и снаружи к плотности теплопотока сквозь него. Чем выше будет данный коэффициент, тем меньше тепло потеря и соответственно теплее дом. Коэффициент теплового сопротивления повышается с увеличением такого показателя, как толщина стекла в стеклопакете, наличия энергосберегающего стекла и отчасти состава пространства камеры ( при заполнении, например, аргоном).
  5. Показатель пропускания света показывает долю света, способного проникать сквозь весь стеклопакет. С увеличением толщины стеклопакета пропускаемость света так или иначе снижается.
  6. Коэффициент общего пропускания солнечной энергии свидетельствует о силе теплового солнечного излучения, проникающего сквозь стеклопакет. С утолщением стеклопакета или использованием энергосберегающего стекла данный параметр уменьшится.

Однозначного ответа на вопрос об оптимальном варианте вы не получите. Но есть, тем не менее, ряд рекомендаций, на которые можно опереться при выборе подходящего для вас стеклопакета.

  • Выбирая стеклопакет, надо учитывать характеристики оконного профиля.
  • Если у вас в помещении очень тепло и вы частенько открываете форточку, устанавливать повышенной плотности стеклопакет вряд ли имеет смысл.
  • Если для вас актуальна повышенная шумозащита, не следует зацикливаться на ширине окна — оптимальным вариантом будет установить специальный шумозащитный стеклопакет.

Как определить энергосберегающее стекло в стеклопакете ↑

Энергосберегающий стеклопакет называется так из-за стекла, которое отличается специальным покрытием – оно покрывается микроскопическими наночастицами серебра. Увидеть этот слой невооруженным глазом не представляется возможным. Как же тогда определить, какое в действительности установлено стекло в ваших стеклопакетах? Распространены простые тесты, с помощью которых это можно сделать. например, если поднести к стеклу свечу, то пламя, отразившееся в нем, будет двоиться (как именно это выглядит, можно увидеть на примере эксперимента в небольшом видео). Если ваш стеклопакет действительно сконструирован с применением энергосберегающего стекла, отражение на обработанной металлизированной поверхности будет отливать красновато-синеватым оттенком. Если оба стекла в вашем стеклопакете обычные, оба язычка отразившегося пламени будут привычного желтого цвета.

В обычных стеклопакетах используется листовое прозрачное стекло (называемое натрий-кальций-силикатным), производимое способом флоат либо вертикальным вытягиванием без добавочной обработки поверхности. Листовое стекло бывает полированное и неполированное, цветное и бесцветное.

Любое листовое стекло никогда не достигает абсолютной прозрачности: даже самые высококачественные оптическиеизделия способны пропускать не более 92–95 % света.

Благодаря современным технологиям и совершенному оборудованию производители сегодня изготавливают самые разные виды стекла с многообразными интересными свойствами. В производстве современных стеклопакетов могут использоваться различные типы стекла.

  • флоат-стекло – наиболее распространенное, не имеет оптических и иных эффектов;
  • Теплосберегающее стекло (низкоэмисионное) помогает снизить уровень потребления тепловой энергии;
  • Закаленное стекло (т.н. сталинит) обладает прочностью (в том числе термической), в 5 раз большей по сравнению с обычным стеклом. Характерно, что при разбиении закаленное стекло образует множество мелких и мельчайших осколков с тупыми краем, что позволяет избежать травм;
  • Многослойное стекло называют еще безосколочным, т.к. при повреждении оно не разлетается на куски, а остается цельноскрепленной полимерной массой.
  • Зеркальное полотно — это то же стекло, визуально увеличивающее и отражающее пространство вокруг;
  • Тонированное в массе стекло ограничивает пропускание солнечного света и УФ-лучей;

Стеклопакет с энергосберегающим стеклом: как отличить его на практике (видео) ↑
